自動販売機は、販売の仕事を分担している

ボタンを押すと飲み物が出る。その短い間に、自動販売機は「何を買うか」「支払いができるか」「どの商品を動かすか」を結び付けています。冷たい商品や温かい商品を保管する仕事も、購入のたびに始めるのではなく、待っている間から続けています。

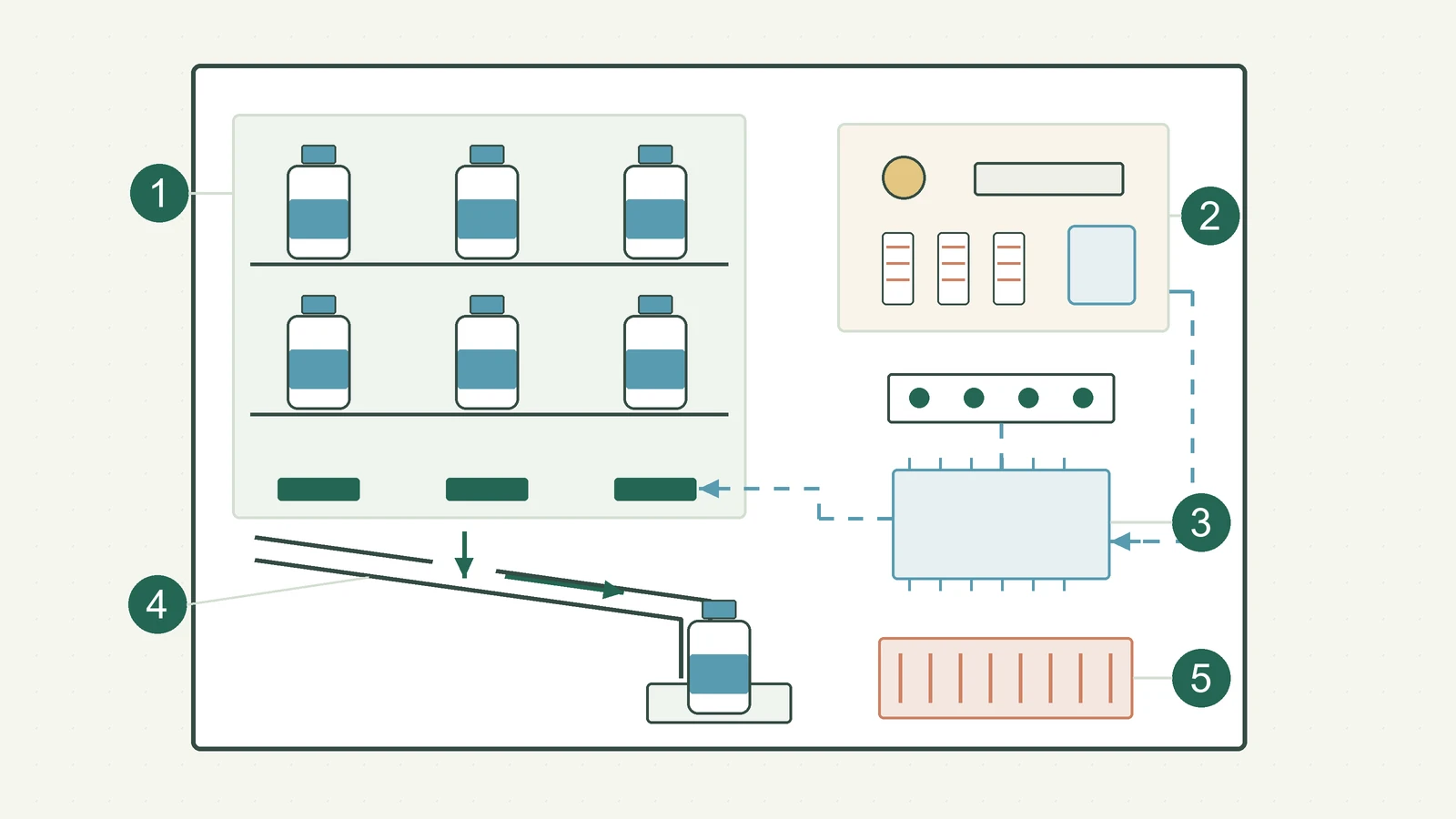

図1では、商品を置く場所、現金や決済を扱う装置、選択と制御、商品が通る道、温度を管理する装置を分けました。緑の実線は商品の移動、青の破線は情報や指示の関係です。投入した硬貨が歯車を直接動かし、その力で飲み物を押し出しているわけではありません。

商品を種類ごとに収める区画や通路は、コラムと呼ばれます。表示された商品とボタン、価格、搬出するコラムを対応させることで、選んだ商品を出します。同じ商品を複数のコラムに入れる構成もあるので、ボタンの数と収納区画の数が必ず一対一になるわけではありません。

ここでは、缶・ペットボトルなど包装済みの商品を出す電動の自動販売機を中心に説明します。カップへ飲み物を作る機械や、扉を開けて商品を受け取るロッカー式では、商品を渡す仕事の中身が違います。図1は役割の配置図で、実機の寸法・配線・冷媒配管・ラック内部の形状を再現したものではありません。

お金の種類を調べることと、釣り銭を出すことは別

硬貨を扱うコインメカニズムは、受け入れる硬貨を識別・選別し、必要な硬貨を収納したり払い出したりする装置です。単に重さだけで金額を測るのではなく、センサーで調べた特徴を、対応する硬貨の条件と比べます。

例えば、外形を検知する方法や、コイルを使って金属の電磁的な応答を調べる方法があります。硬貨がコイルの近くを通ると信号が変わり、その変化を識別に利用できます。どのセンサーや判定方法を組み合わせるかは機種によって違い、特許の一つの構成を全機種共通の回路とは扱いません。

認めた金額の情報と、現物の硬貨の行き先も別です。釣り銭に使う硬貨を金種ごとのチューブなどへ蓄え、購入後に必要な組み合わせを払い出します。**投入した硬貨が、そのまま同じ硬貨として釣り銭になるとは限りません。**購入前に現物を一時保留する機能を持つ装置もあり、収納・保留・返却の構成は製品によって異なります。

紙幣には、ビルバリデータという別の処理装置があります。ローラーなどで紙幣を取り込み、鑑別センサーで確認します。「紙幣を受け入れられる」と「紙幣で釣り銭を出せる」は同じ機能ではありません。対応する硬貨・紙幣や釣り銭の種類は、その機械の表示で確認します。

選択と支払いが、搬出する装置への指示になる

制御装置は、選択された商品の価格、認められた金額や決済結果、商品を販売できる状態などを合わせて、対象の搬出装置へ指示します。現金を先に入れる方式だけでなく、商品を先に選んでからカードやスマートフォンで支払う方式もあります。具体的な順序は画面や表示に従います。

キャッシュレスでは、硬貨を識別する代わりに、決済端末や通信先と支払いの情報を扱います。自販機と端末・サービスの役割を分けて見ると、支払いの操作と、モーターが商品を動かす操作を混同しなくなります。すべての方式で、同じタイミングに同じ通信をするわけではありません。

QRコードを読み取ること自体は、支払いが済んだことを意味しません。コードは自販機や取引先などの情報を渡す手段で、その後のサービス側の処理や機械との連携が必要です。自販機側がスマートフォンのコードを読む方式もあれば、利用者が自販機に貼られたコードを読む方式もあります。

販売の可否には、商品の有無だけでなく、現金を使う場合の釣り銭の状態なども関わります。釣り銭が足りないときの受け入れ条件や表示は機種・設定によって違うので、「合計額が足りれば必ず買える」とは限りません。決済処理の完了と、実際の商品搬出の確認も、同じ出来事として扱わないことが大切です。

一個だけ出すには、次の商品を止めておく

収納通路にたくさんの商品があっても、一回の購入で全部を落としてはいけません。重力で商品を下へ送る方式では、販売する商品を出す間、次の商品を保持する仕組みが必要です。

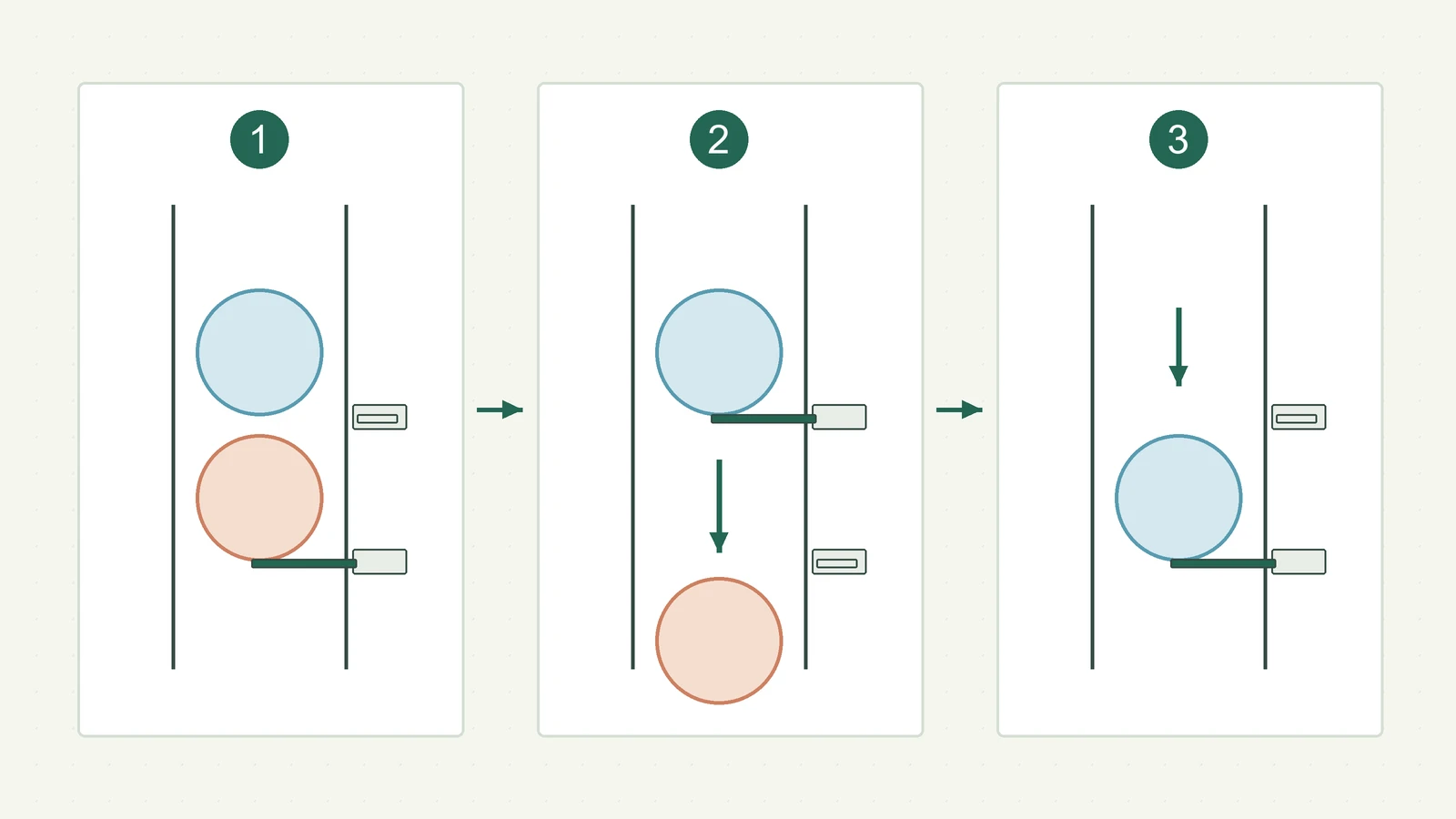

図2は、二つの支えを切り替える働きを三つの状態に分けました。PC図の左、スマホ図の上では下の支えが販売する商品を止めています。PC図の中央、スマホ図の中段では上の支えが次の商品を保持し、下を開いて一個を通します。PC図の右、スマホ図の下では下の支えを戻してから次の商品をその位置へ移し、次回に備えます。橙が先に出る商品、青がその次の商品です。

「下を開けてから、次の商品が落ちる前に急いで閉める」だけでなく、次の商品を止める役割と、販売する商品を通す役割を連動させます。モーター、歯車、カム、ばねなどを組み合わせて支えを動かす構成があります。カムは、回転を支えの位置の変化へ変える部品です。

この図は、メーカーの二つのストッパーを持つ搬出構成を根拠に、保持の切り替えだけを抽象化したものです。商品を円で表し、支えと商品の隙間を拡大しています。実物のストッパーは単なる横棒ではなく、形状や回転・連結機構も違います。すべてのサーペンタイン式やロッカー式が、この配置と動きを使うという意味ではありません。

拡大して見る ↗

1. 待機：下の支えで販売する商品を止める
2. 搬出：上で次の商品を止め、下を開いて一個を出す
3. 復帰：下の支えを戻し、次の商品をそこへ移す

商品の形に合わせて、送り出す方式が変わる

缶・ボトル飲料を横倒しで蛇行する通路へ収める方式は、サーペンタイン方式と呼ばれます。商品は通路に沿って順に下方へ送られ、出口近くの機構で一個ずつ出します。円筒形の商品に向く構成を、そのまま袋菓子や壊れやすい容器へ当てはめることはできません。

↔ 表が収まらない場合は、横にスクロールして比較できます。

この表は、保管から受け渡しまでの異なる機能例を並べたものです。方式名だけで、どんな商品でも売れる、落下の衝撃がない、故障しないと保証できるわけではありません。一台の中で異なる搬出・搬送機構を組み合わせる場合もあります。

前面の商品見本や写真は、選ぶための表示です。購入する現物は収納部にあります。商品が見えるガラス張りの機械もあるため、外から見えているものが見本か販売する現物かは、機械の構成で違います。

冷たい商品と温かい商品は、庫内で準備しておく

「つめたい」「あたたかい」がすぐ出るのは、購入してから数秒で常温の飲み物を冷やしたり温めたりしているからではありません。商品を保管する区画を分け、事前に温度を管理しています。すべての商品が同じ設定・同じ温度にあるとは限りません。

冷やす原理は冷蔵庫と共通し、冷媒が庫内から熱を受け取り、圧縮機を使ったサイクルで別の場所へ熱を渡します。断熱材や内扉は、熱が出入りしにくくするためのものです。冷たい空気を作る仕事、熱の侵入を抑える仕事、商品の保管位置を区切る仕事を分けて考えます。

温める方法には、電気ヒーターを使う構成と、ヒートポンプで熱を運ぶ構成があります。ヒートポンプ式では、冷却で取り出した熱を温かい商品の区画へ利用したり、運転モードに応じて外気から熱を取り込んだりできます。電気ヒーターなしで加熱する機種もありますが、電力を使わずに動くという意味ではありません。

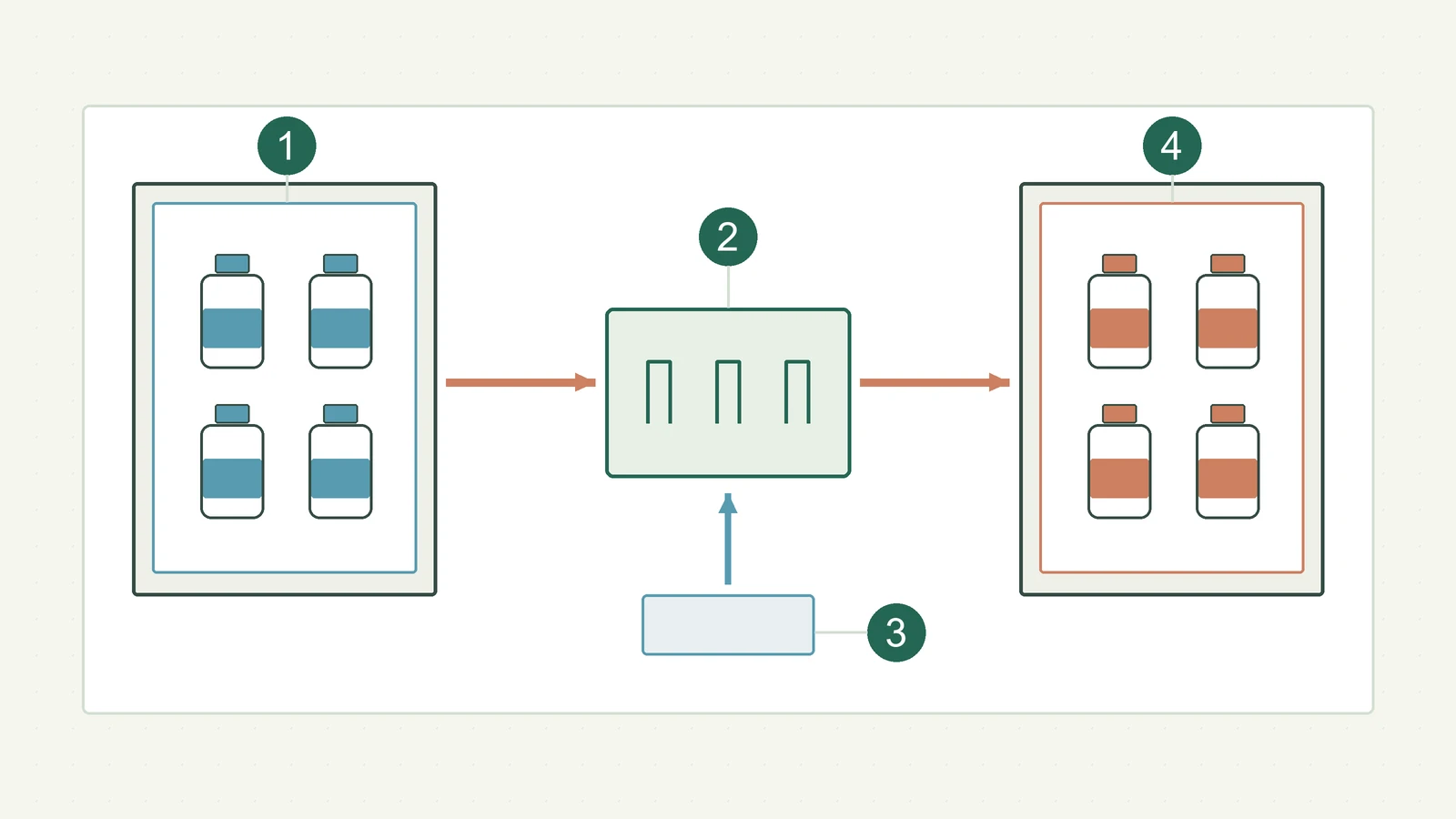

図3は、冷却側から取り出した熱を加熱側へ再利用する運転の役割図です。橙の矢印は熱の移動、青は圧縮機などを動かす電気の入力です。左右の庫内の空気を混ぜる図でも、冷媒の配管図でもありません。実際の熱交換器・弁・冷媒の流れは製品や運転モードで変わり、全部を冷やす場合や外気を熱源にする場合まで、この図の矢印で表してはいません。

省エネには、次に販売する側の領域を重点的に冷やす・温めるゾーンクーリング／ヒーティングなどもあります。具体的な領域や運転は機種・使用条件で異なります。全部の在庫をいつも均一な温度にすることとも、一個を購入時だけ急冷することとも区別します。

拡大して見る ↗

1. 冷却側：商品や庫内から熱を取り出す
2. ヒートポンプ：熱を運ぶ働きをする
3. 電力：圧縮機などを動かす仕事を供給する
4. 加熱側：熱を受け取り、商品を温める

無人で売ることと、手入れが不要なことは違う

売り切れを判断する方法には、設定した販売可能回数を数える方式や、商品の有無を機構・センサーで検知する方式があります。商品を見分けるカメラがすべての機械に入っているわけではありません。釣り銭の有無や払出しを調べるセンサーも、商品側の検知とは別の役割です。

↔ 表が収まらない場合は、横にスクロールして比較できます。

通信機能を持つ機械では、売上や在庫などを離れた場所へ送り、補充や巡回の計画に使えます。それでも、商品を実際に運んで補充し、汚れや部品を点検する仕事は残ります。「無人」は購入のたびに店員が対面する必要がないということで、運営まで人が不要という意味ではありません。

一般的な電動機では、制御や搬出、冷却・加熱に電力が必要です。停電に備えて、電池や手回し発電で商品を搬出する特別な構成もあります。ただし、非常時に取り出せることと、通常どおり冷却・加熱を続けられることは別です。対応機能と使い方はその機械の表示で確認します。

商品が出ないときに、本体を揺らしたり倒したりして確かめる必要はありません。表示された管理者の連絡先へ、設置場所・時刻・選んだ商品・支払いの状況を伝えて確認します。追加の支払いや内部の操作を繰り返すより、どの段階まで進んだかを分けるほうが、状況を説明しやすくなります。

自動販売機の一回の販売は、情報を判断する制御と、商品や熱を動かす機構の連携です。お金・指示・現物・熱の道を分けて追うと、ボタンの向こうにある仕事が見えてきます。
