冷蔵庫のしくみ庫内の熱は、
どこへ行く？

冷蔵庫の仕事は、庫内から熱を持ち出すこと

食品を入れると、その食品の熱が庫内へ渡ります。扉を開ければ周囲の温かい空気が入り、扉を閉めていても壁を通して熱が入ってきます。冷蔵庫はこれらの熱を継続して外へ運び、庫内を周囲より低温に保ちます。

「冷気が出る箱」とだけ考えると、外側が温かくなる理由を見落とします。冷却と放熱は一組です。庫内を冷やすために受け取った熱は、別の場所へ出さなければなりません。

冷媒と庫内の空気は混ざらない

一般的な圧縮式冷蔵庫では、冷媒が閉じた配管を循環します。冷却器で熱を受け取って蒸発し、圧縮機を通り、放熱部で熱を渡して凝縮します。減圧機構を通ると再び低温となり、冷却器へ戻ります。

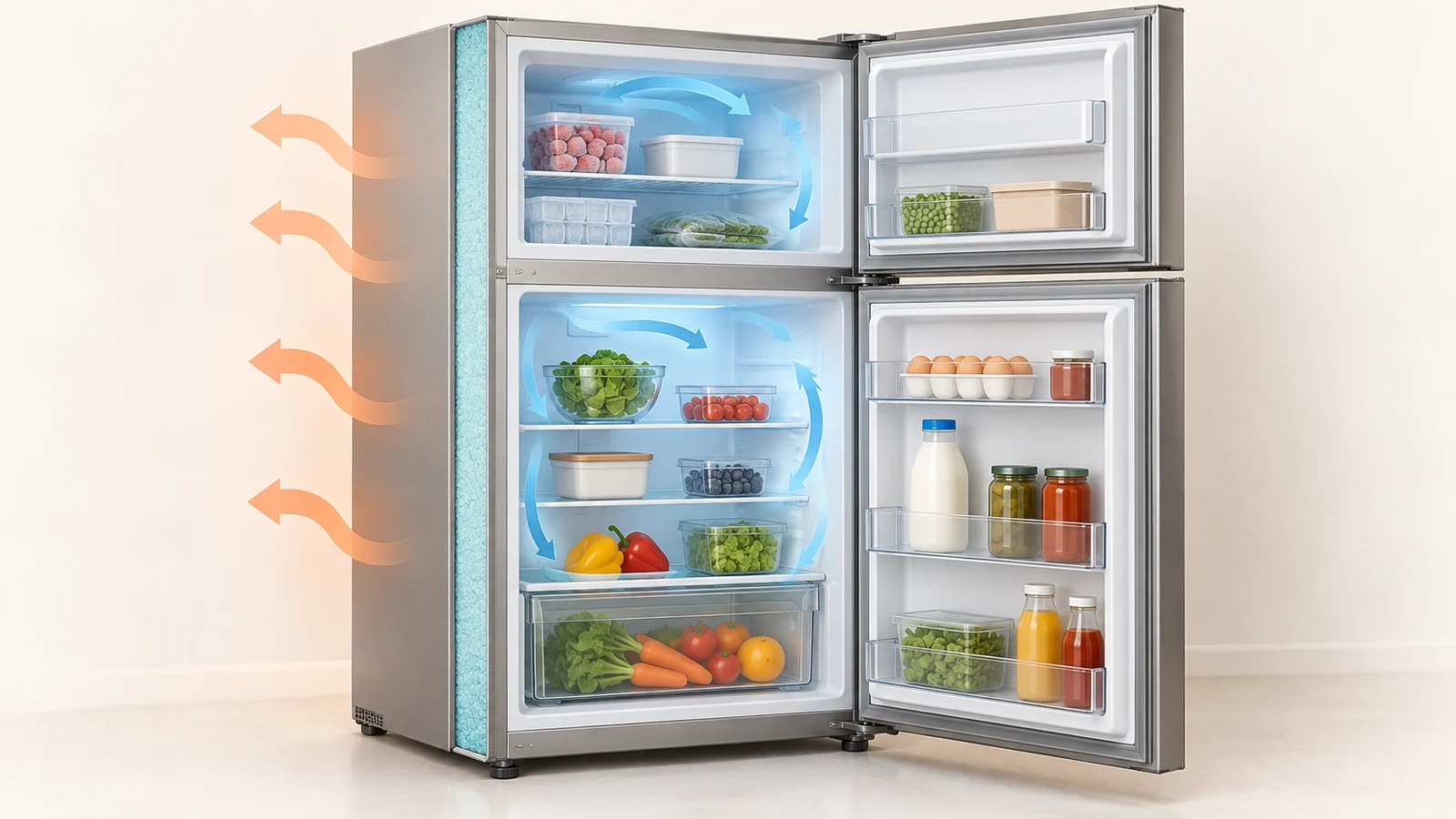

ファンで庫内へ送られる空気は、配管の外側で冷却されるものです。冷媒そのものを食品に吹き付けているのではありません。外観イラストの青い流れは空気の循環を表す概念表現で、冷媒の流れは別のサイクル図で示しています。

断熱材は「冷やす部品」ではない

壁や扉には、熱が移りにくい断熱材が入っています。**断熱材は熱を取り出す役割ではなく、外からの熱の入り込みを抑える役割です。**たとえるなら、冷却装置が水をくみ出すポンプ、断熱材が流れ込む水を減らす壁に相当します。

扉のパッキンも空気の出入りを抑えます。庫内の温度は、冷却の働きだけでなく、周囲温度、開閉、食品の量や温度などの影響を受けます。設定を変えることと、庫内全体がすぐその温度に変わることは同じではありません。

拡大して見る ↗

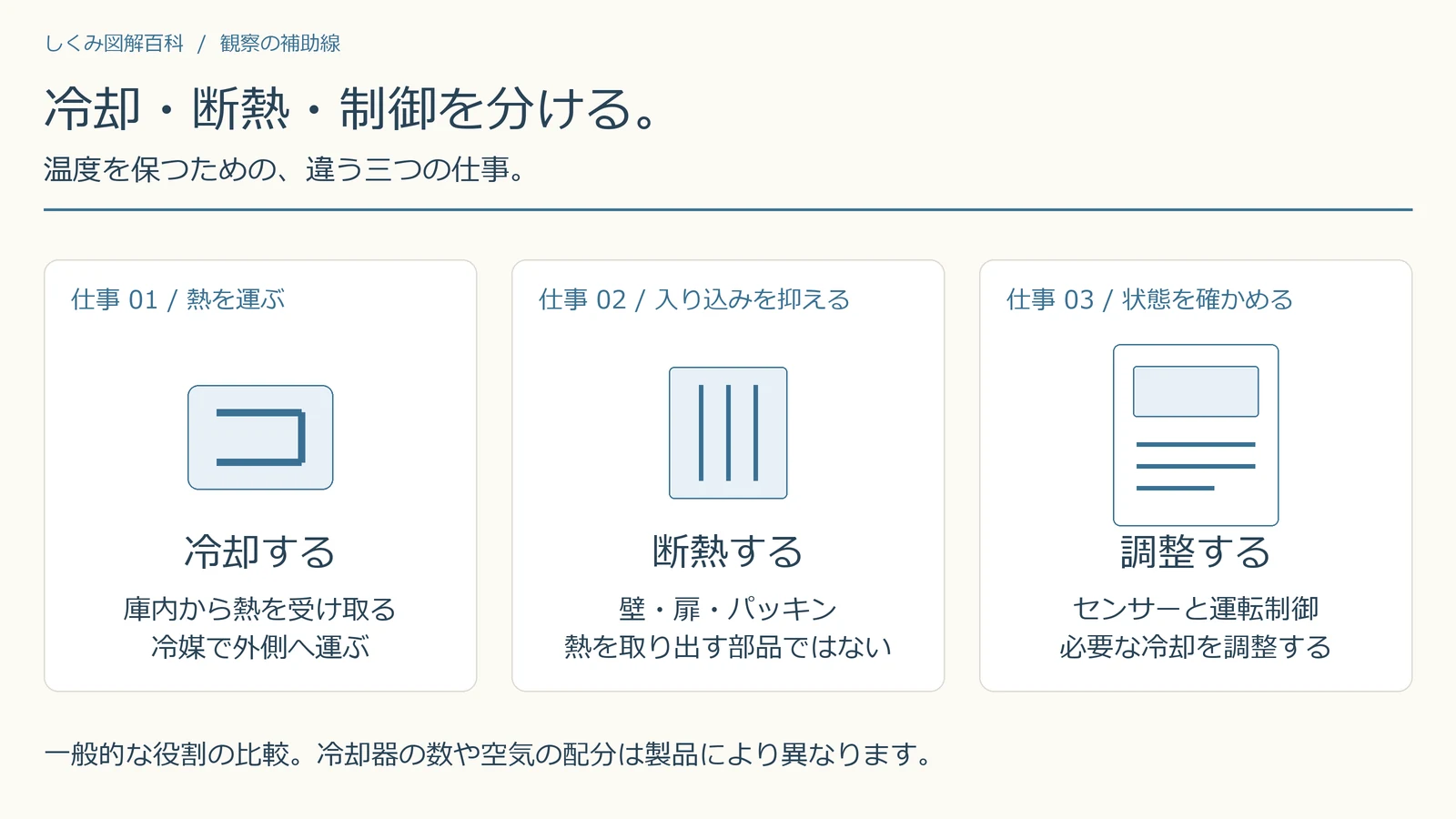

1. 冷却：庫内の熱を外へ運ぶ。
2. 断熱：壁・扉などからの熱の入り込みを抑える。
3. 制御：状態を確かめ、必要な冷却を調整。

冷蔵室と冷凍室の違いはどう作る？

温度の違いを作る方法には、冷気の配分や冷却経路の分離などがあります。一つの冷却器で作った冷気をファンやダンパーで配分する製品もあれば、異なる冷却構造を持つ製品もあります。ダンパーは空気の通り道を調整する部品です。

冷凍室がより低温なのは、単に「下にあるから」でも「大きいから」でもありません。目標温度に応じた冷却と制御が必要です。部屋の位置や冷却器の数を、すべての冷蔵庫に共通する特徴として決めつけないようにします。

↔ 表が収まらない場合は、横にスクロールして比較できます。

よくある誤解：開けた冷蔵庫で部屋を冷やせる？

扉を開けると手前の空気は冷たく感じられます。しかし冷蔵庫は、取り出した熱を同じ部屋へ放出しています。さらに圧縮機の仕事に相当する分も外へ出るため、部屋全体の熱を屋外へ逃がす働きにはなりません。

エアコンが冷房できるのは、熱を屋外へ渡す室外機があるからです。同じ熱を運ぶしくみでも、熱を捨てる場所が違います。

拡大して見る ↗

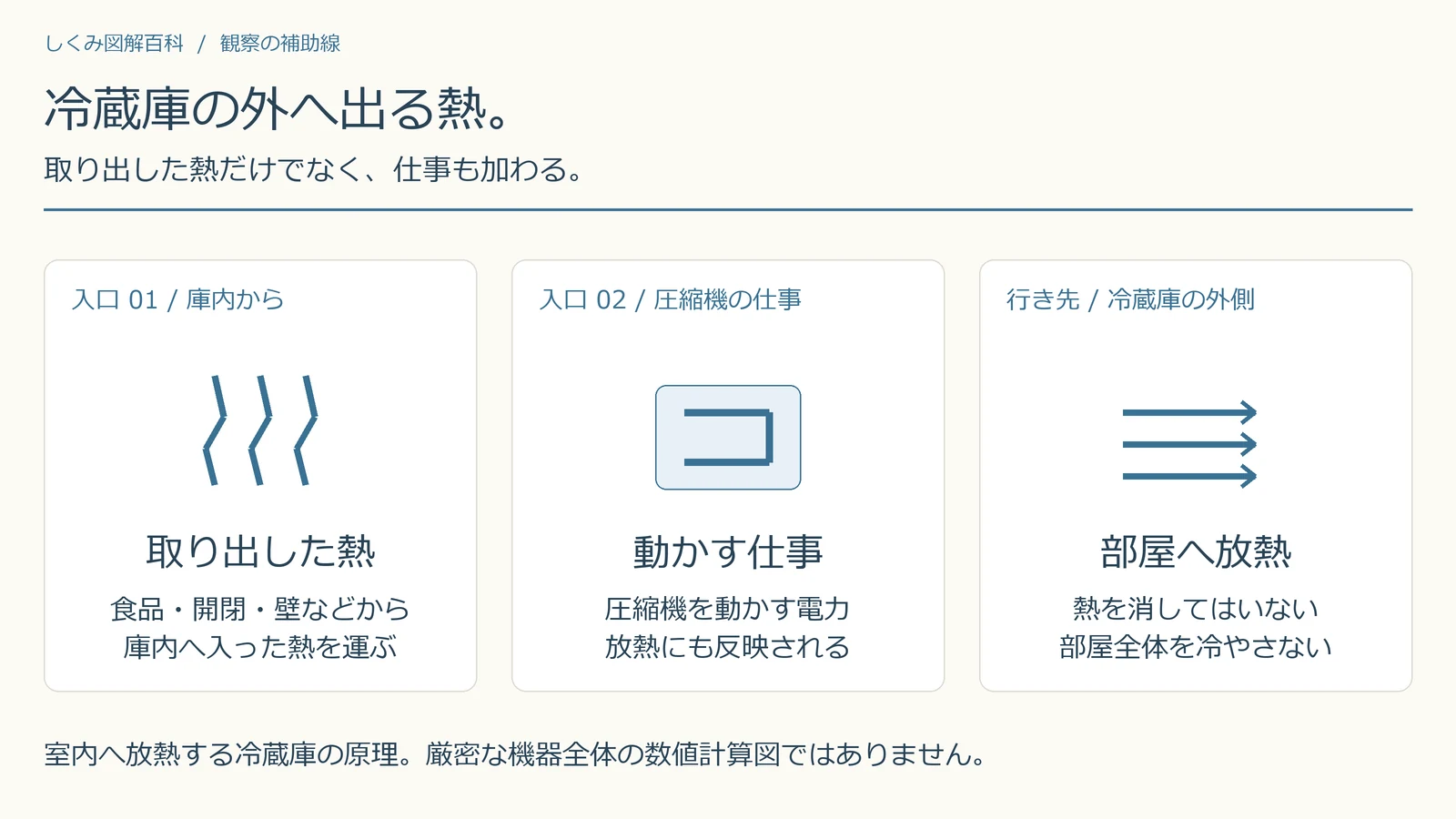

1. 庫内：食品・開閉・壁などから入った熱。
2. 圧縮機：動かす仕事が必要。
3. 外側：同じ部屋へ熱を渡す。

霜取りも温度管理の一部

空気中の水分は、低温の冷却器に霜として付く場合があります。霜がたまると熱の受け渡しや空気の流れを妨げます。自動霜取りを行う方式では、運転を制御して霜を除きます。直冷式などでは扱いが異なるため、手入れは機種の説明書に従ってください。

冷媒管や電気部品を分解して原理を確かめる必要はありません。図は一般原理の説明で、修理のための配置図ではありません。

自動販売機では、冷却の熱を別の仕事に使う

冷たい飲料と温かい飲料を扱う自動販売機にも、冷媒で熱を運ぶ仕組みがあります。ヒートポンプ式の一部の運転では、冷却側から取り出した熱を、温かい商品の区画へ再利用します。すべてを冷やす場合や外気から熱を取る場合など、運転と構成で熱の行き先は変わります。電気ヒーターを使わない加熱でも、圧縮機などを動かす電力は必要です。
