IHのしくみ電線をつながずに、
鍋底で熱を作る。

熱源は鍋底にある

IHはInduction Heating、電磁誘導による加熱を指します。ガスの炎で鍋を外から温めるのでも、電気ヒーターを赤熱させて熱を渡すのでもありません。鍋底に電流を生じさせ、その場所で発熱させる方式です。

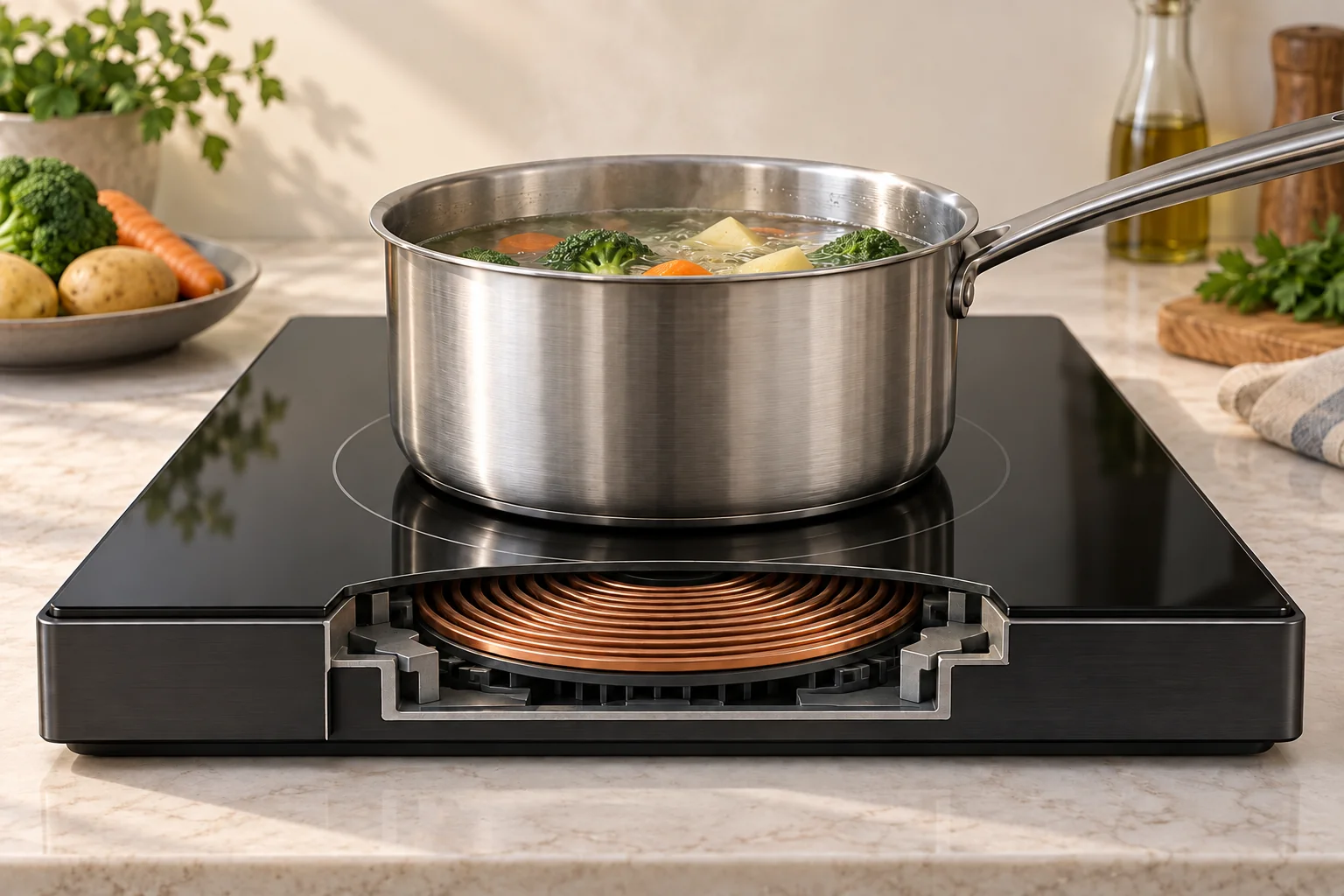

コイルはトッププレートの下にあります。鍋に電線をつなぐ必要はありません。離れた位置へ磁場を通じて作用を伝えられることが、この方式の特徴です。

交流が、変化する磁場を作る

電流が流れると周囲に磁場ができます。IHでは交流を使い、磁場を繰り返し変化させます。鍋底の金属を貫く磁場が変化すると、その変化に応じた電流が金属内に誘導されます。鍋底を回るような電流を渦電流と呼びます。

図のコイルと鍋の間にある線は、変化する磁場を概念的に表すものです。空気やプレートの中を、銅線のような電線が鍋へつながっているわけではありません。また、図の間隔や線の本数は実物の寸法・分布を表しません。

なぜ電流が熱になる？

金属にも電気抵抗があります。電流が流れるとエネルギーの一部が熱へ変わります。IHではこの働きによって鍋底が熱くなり、その熱が食材へ伝わります。

磁性を持つ材料では磁化の変化に伴う損失も関わりますが、まずはコイル、磁場、鍋底の電流という関係をつかむと理解しやすくなります。「磁力が食品を直接温めている」という説明では、鍋底の重要な役割が抜けてしまいます。

拡大して見る ↗

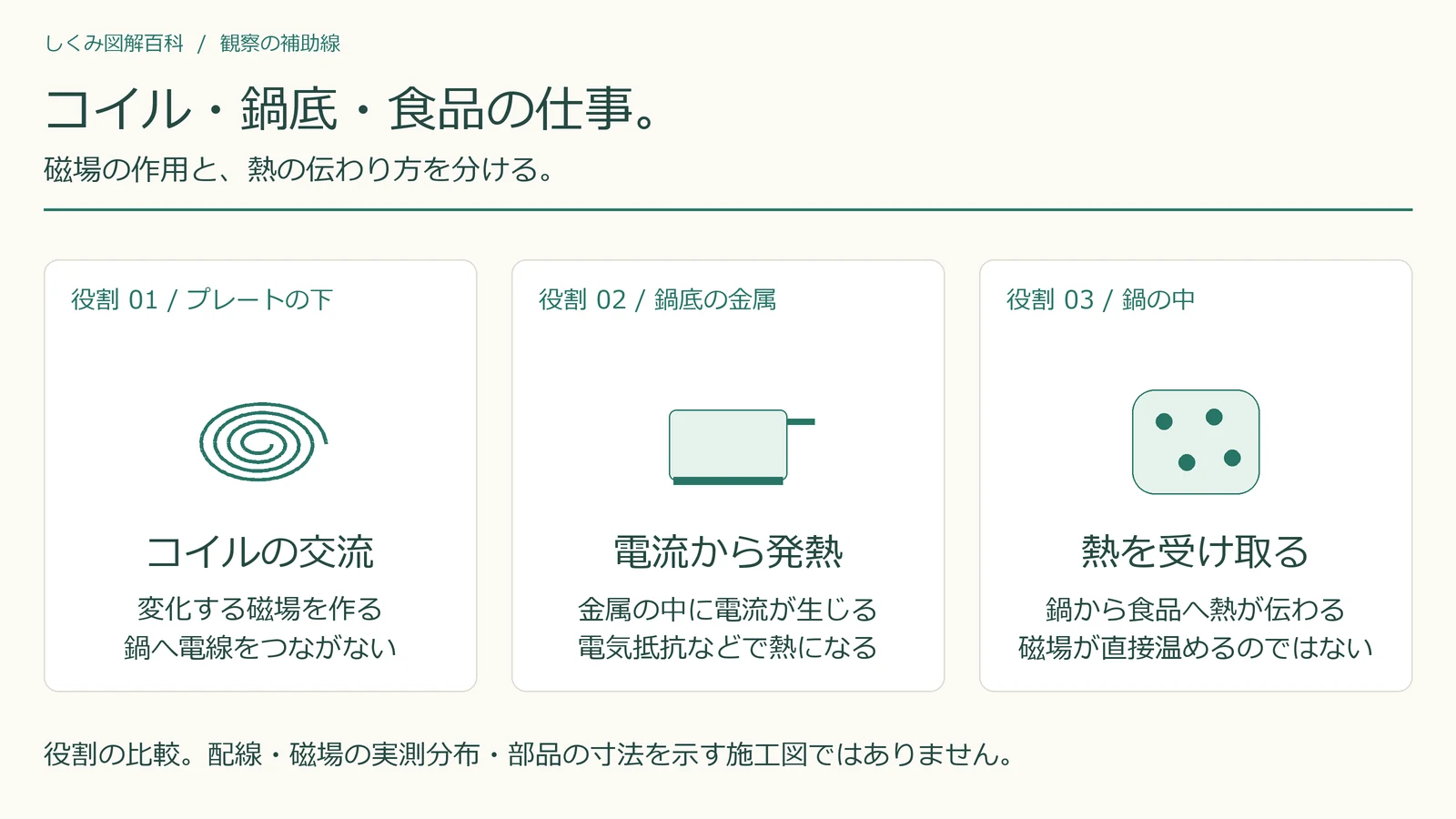

1. コイル：交流が変化する磁場を作る。
2. 鍋底：誘導された電流が発熱を生む。
3. 食品：鍋からの熱を受け取る。

使える鍋が限られる理由

鍋の材質は、誘導される電流や発熱のしやすさに影響します。底の大きさ・平らさ・厚さも、コイルとの関係や制御に関わります。一般的なIHでは鉄や対応するステンレス鍋などを使いますが、すべての金属鍋を同じ条件で加熱できるわけではありません。

アルミや銅に対応する方式を持つ製品もあります。そのため「磁石が付かない鍋は、すべてのIHで絶対に使えない」と断定するのも適切ではありません。対応可否は鍋とIHの表示・取扱説明書で確認します。

↔ 表が収まらない場合は、横にスクロールして比較できます。

拡大して見る ↗

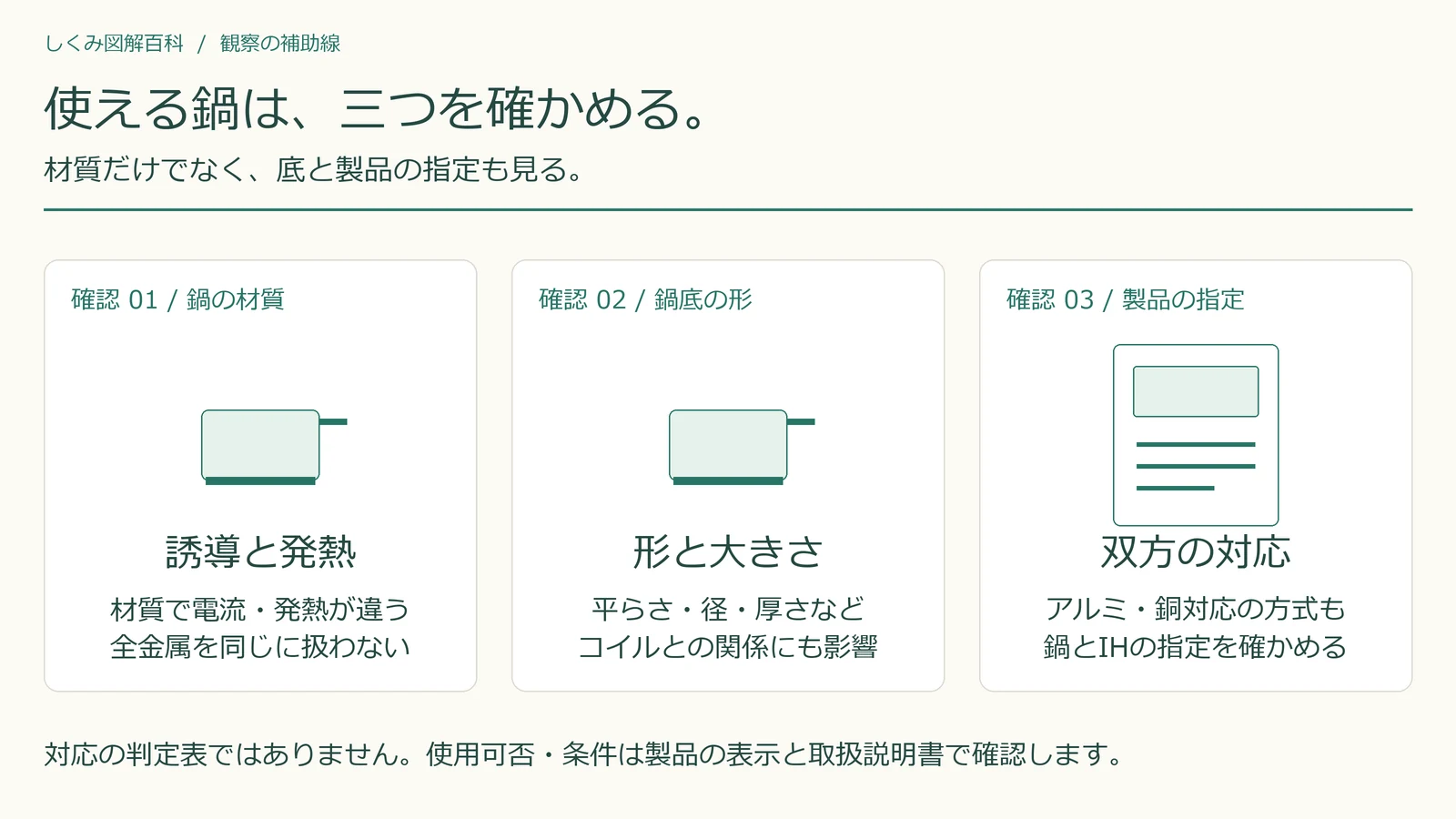

1. 材質：誘導される電流と発熱に影響。
2. 底：平らさ・径・厚さなどにも条件がある。
3. 製品指定：鍋とIH双方の対応を確認。

鍋検知や火力制御は、原理に加えた機能

IHは鍋の状態などを見て出力を制御します。鍋を外すと通電を停止する機能や、温度に応じた制御を持つ製品があります。ただし、機種が違えば検知方法や動作も同じとは限りません。

「鍋がないと動かない」という機能だけを安全の根拠にするのではなく、メーカーが定める使い方を守る必要があります。本記事は機器の分解や改造の方法を説明するものではありません。

よくある誤解：火がないからプレートは冷たい？

鍋底は高温になります。その鍋から熱が伝わるため、**プレートも熱くなります。**加熱を止めた後も熱は残ります。「熱を作る主な場所が鍋底」という原理と、「周りが熱くならない」という結論を混同しないことが大切です。

電気のエネルギーが向かう先を比べる

IHでは鍋底の発熱を調理に使います。一方、LEDの仕組みでは半導体が出す光を照明に利用します。LEDにも熱は生じますが、主な役割は光を出すことです。同じ電気を使っていても、利用するエネルギーの形と、それを生み出す原理を分けて読むと、装置どうしの違いを説明しやすくなります。

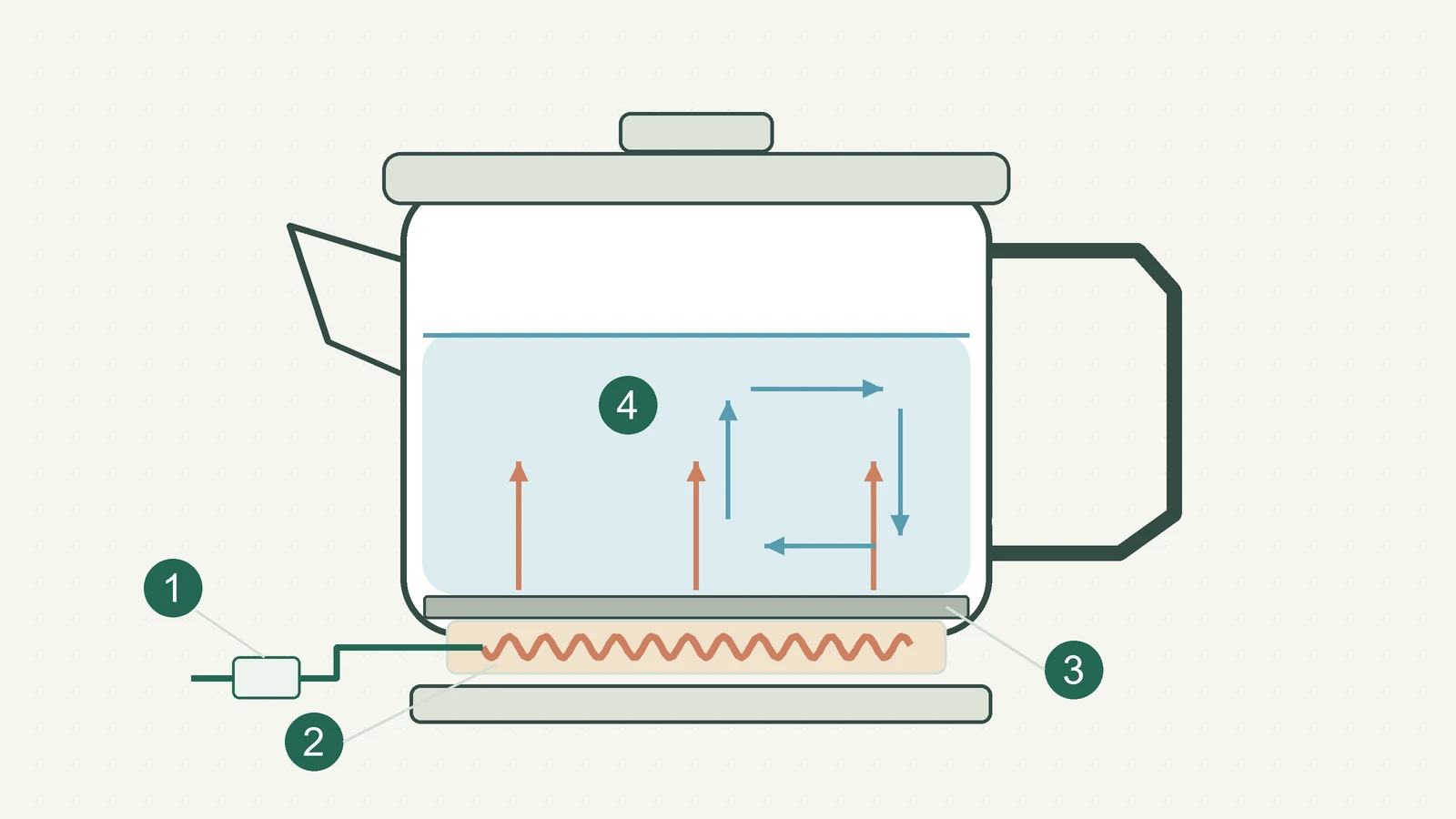

電気ケトルの仕組みでは、本体内の抵抗発熱体に通電し、底などを通して水へ熱を渡します。IHのように鍋へ電流を誘導する方式と比べると、熱を作る部品と電流の入口の違いが分かります。
