電気ケトルのしくみ熱を水へ渡し、
沸騰を合図に止まる。

底で作った熱を、水へ渡す

電気ケトルは、抵抗を持つ発熱体へ電流を流し、電気のエネルギーを熱へ変えます。この発熱がジュール熱です。底の下にヒーターを置く方式では、ヒーターから金属の底へ、底から水へ熱が伝わります。水そのものへ家庭用電源の電流を流して沸かす説明とは違います。

図1は、底の下にヒーターを持つ機器の仕事を拡大した概念図です。橙の波線が発熱体、灰色が熱を伝える底、青が水です。緑は電気を供給する仕事を表し、片側だけを示した機能線です。実際の往復の配線、端子や接続位置は描いていません。

シーズヒーターは、金属の管の中に抵抗発熱線を入れ、電気を絶縁する材料を挟む構造です。電気を隔てても熱は外側へ伝えられます。一方、抵抗を持つ層を使うプリントヒーターの製品もあります。すべてのケトルに同じ巻き線が見えるわけではなく、図の波線は発熱する仕事を示す記号です。

温まった水は密度の違いによって動き、対流で熱が運ばれます。水の中の熱伝導も温まり方に関わります。底に近い部分の発熱を、水全体が温まる過程へつなげる役割です。図の青い矢印は代表的な循環で、実際の流れが一つの決まった輪になるという意味ではありません。

速さを決めるのは、電力だけではない

必要な熱は、温める水の質量と、上げたい温度の差におおむね比例します。同じ出力・同じ水温なら、水が多いほど時間がかかる理由です。冬の冷たい水は、同じ量でも温度を上げる幅が大きくなります。

目安を自分で計算すると関係が見えます。水の比熱を1グラム・1℃あたり約4.2ジュールとし、500グラムの水を20℃から100℃まで温めるなら、必要な熱は500×4.2×80＝168,000ジュール。出力1,200ワットがすべて水の温度上昇に使われる理想条件なら、168,000÷1,200＝140秒です。ワットは毎秒使うエネルギーを表す単位で、ここでは1秒に1,200ジュールとなります。

↔ 表が収まらない場合は、横にスクロールして比較できます。

これは製品の沸騰時間を保証する表ではありません。容器やヒーターも温まり、外へ逃げる熱や蒸発に使う熱もあります。沸騰検知までの時間、電源条件や制御も影響します。最大・最小の水量は取扱説明書に従い、少なければどこまでも速く安全に沸かせると考えないでください。

蒸気を合図に、接点を離す

一般的な自動停止の一方式では、沸騰に伴って生じる蒸気を通路で温度感応部へ導きます。水蒸気が熱を届け、その部品の温度が上がることを利用して、ヒーターへの通電を切ります。蒸気の圧力でスイッチを押し上げるという説明ではありません。

温度感応部にはバイメタルを使う構成があります。熱で伸びる割合が異なる二つの金属を接合した材料で、温度が変わると形も変わります。皿状に成形した部品が反転し、その動きを棒やレバーへ伝えて電気接点を離す方式が、公開された特許公報で説明されています。すべてのケトルがこの構成を使うわけではありません。

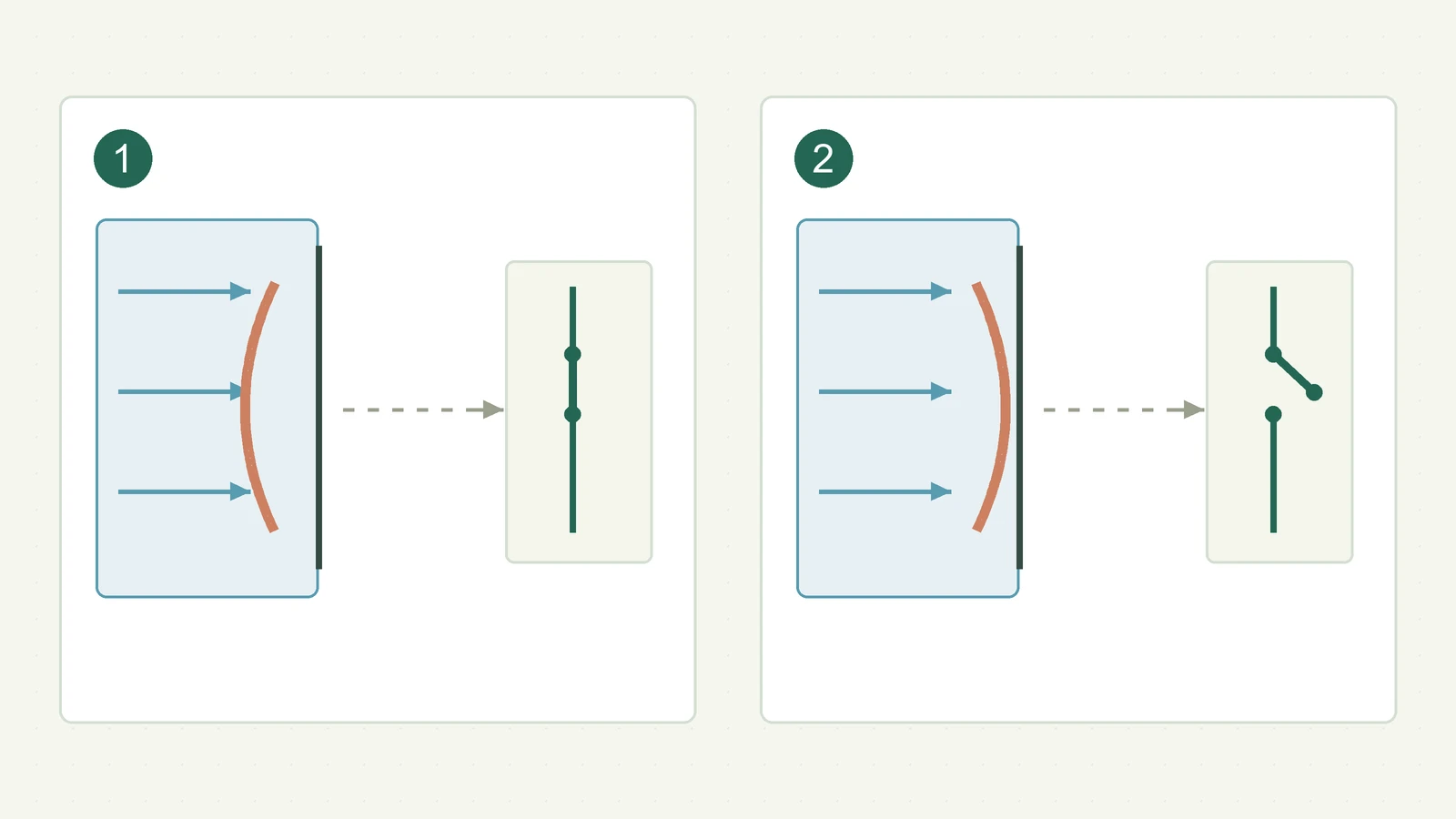

図2の1は通電中、2は停止後です。青い領域は蒸気を受ける側、橙は皿状バイメタルの反転の記号、右の緑は閉じた接点と離れた接点です。灰色の点線は機械的な動きの伝達で、蒸気や電流の通り道ではありません。蒸気側と通電する接点側を分け、実部品の寸法・層の配置・ばね・密封構造は省いています。

止める判断が蒸気に依存する方式では、ふたの状態や通路の詰まりが検知へ影響します。NITEは、茶葉などで蒸気通路が詰まると沸騰検知不良を起こすおそれを案内しています。水以外を入れたり、ふたを開けたまま沸かしたりして仕組みを試す場所ではありません。機種の取扱説明書に沿って使います。

拡大して見る ↗

1. 通電中：接点が閉じ、加熱を続ける
2. 停止後：熱で感応部の形が変わり、接点が離れる

「100℃になるまで待つ」だけでは説明できない

水の沸点は気圧などで変わります。通常の大気圧では約100℃ですが、高い山など気圧が低い場所では低くなります。蒸気を合図にする方式を、「水温を正確に100℃と測ってから停止する」と説明すると、検知している場所と量を取り違えます。

沸騰前にも水面から水分は蒸発します。蒸気を使う制御は、温度感応部へ届く熱と動作条件を組み合わせた機構です。「蒸気が一分子でも出たら止まる」「感応部も必ず100℃で動く」とは限りません。また、見える白い湯気は細かな水滴で、気体の水蒸気そのものは目には見えません。

別の検知方法を使う製品もあります。象印のCK-AH型では内容器の底部と上部に沸騰検知センサーを持つと説明されています。内部回路や判定式が公開されていないところを、推測で全機種共通の方式へ置き換えません。沸騰を知る手段と、通電を切る仕事は分けて考えられます。

空だきへの備えは、沸騰停止とは別の仕事

水があるとき、ヒーターが作る熱の多くは底を通って水へ渡ります。水がないと、その熱の受け手が減り、底や発熱部の温度が上がりやすくなります。通常の沸騰を止める機構だけでなく、発熱部の過熱を検知して通電を切る保護が必要になる理由です。

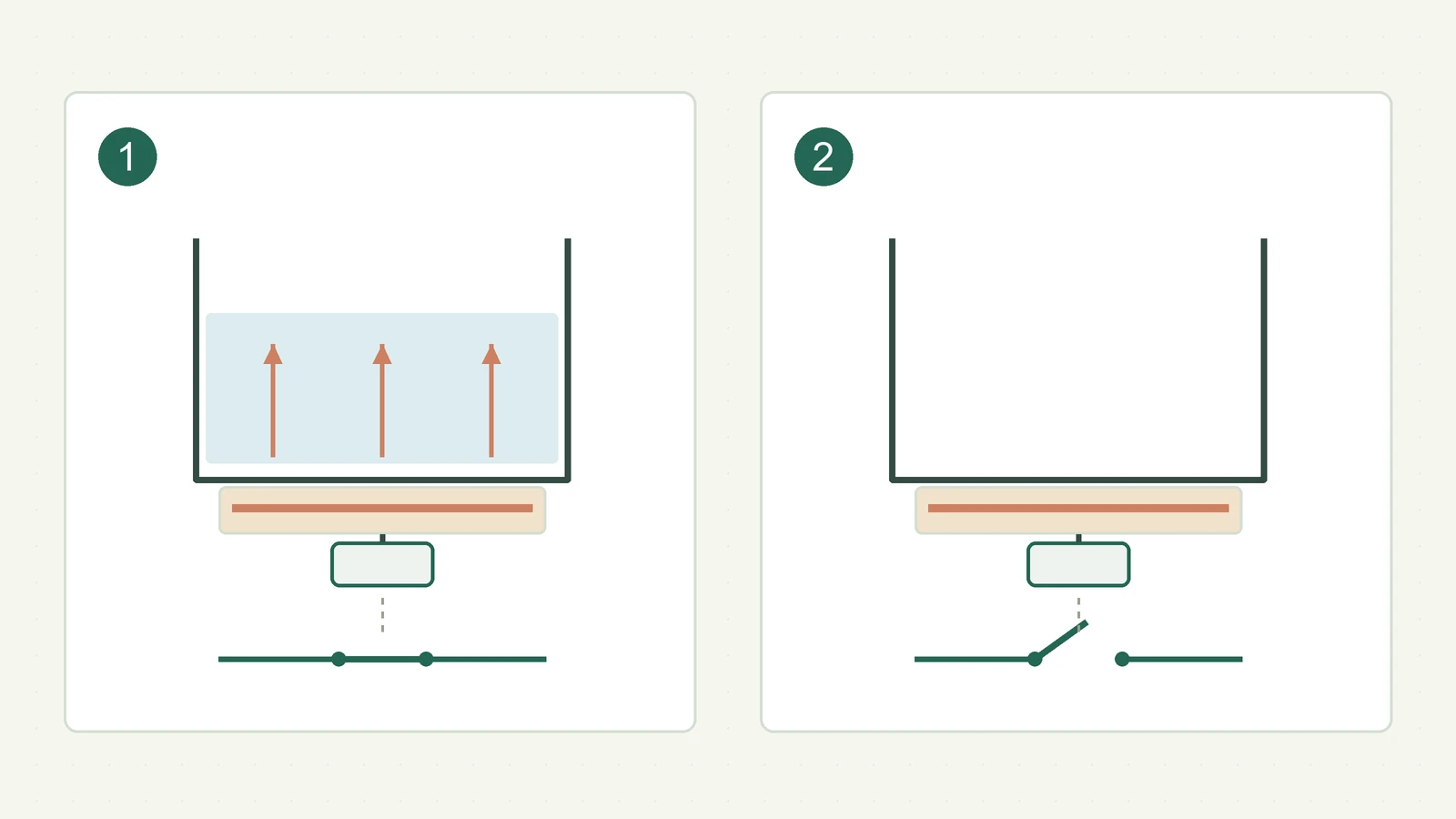

図3の1は水へ熱を渡している状態、2は水がない状態で過熱に応答し、供給を切る仕事です。底の下の緑の四角は発熱部の温度を受ける保護部の役割、下の線は通電の有無の記号です。実際の配線図や動作温度ではなく、空だきを試して観察するための図でもありません。

公開特許には、発熱部に熱的に接するバイメタルで接点を動かす構成や、追加の過熱保護を持つ構成があります。ただし、部品数・温度・復帰条件は製品ごとに異なります。「温度ヒューズが必ず入っている」「冷ませば必ず直る」と一律に説明することはできません。

象印は空の内容器でスイッチを入れると、空だき防止機能が働き自動で電源が切れると説明しています。高温の容器へ急に水を入れると蒸気でやけどするおそれもあります。異常な停止やにおい、損傷がある場合は使用を中止し、機種の取扱説明書やメーカー窓口で確認します。保護装置の解除・分解・改造を自己判断で行わないでください。

拡大して見る ↗

1. 水がある状態：熱を水へ渡す
2. 水がない状態：発熱部の過熱に応答し通電を切る

蒸気を減らす、温度を選ぶ、保温する

蒸気レスの機器でも、沸騰時に内部で水蒸気が生じなくなるわけではありません。タイガーの対応機種では、内部の通路で蒸気を冷やし、水滴へ戻す構造が説明されています。続けて沸かすなど内部が温かい条件では蒸気が出る場合もあります。蒸気の発生と、外へ出る量を分けて読むと名前の意味が分かります。

温度設定と保温も異なる機能です。設定した温度で加熱を終えるケトル、冷めにくい二重構造、必要に応じて再加熱する保温機器では、その後の電気の使い方が違います。温度調節があるから保温もあるとは限りません。タイガーPTV-A型の温度表示も目安で、水量や周囲温度によって沸き上がりの湯温が変わると説明されています。

↔ 表が収まらない場合は、横にスクロールして比較できます。

給湯ロックや転倒時に湯をこぼしにくくする構造は、ここまでの加熱制御とはさらに別の仕事です。ロック中でも転倒すると湯が流れるおそれがあり、NITEは安定した場所に置き、乳幼児の手や引っ張れるコードが届かない環境にするよう案内しています。自動停止後も湯や容器には熱が残ります。

IH・電子レンジと、熱を作る場所を比べる

IHの仕組みでは、コイルが作る変化する磁場によって鍋底へ電流を誘導し、その鍋底が発熱します。ここで説明した電気ケトルでは、本体内の抵抗発熱体に直接電流を流し、底を通して水へ熱を渡します。どちらも電気を使いますが、電流をどこに流すかが異なります。

電子レンジの仕組みでは、電磁波のエネルギーが食品に吸収されて熱になります。ケトルのヒーターから水へ熱を渡す流れと比べると、温める道具を見分ける手掛かりになります。

電気ケトルを説明するときは、発熱体が熱を作る、底と水の中を熱が伝わる、沸騰の合図で通常の加熱を終える、過熱への保護が異常に備える、と仕事を分けます。速さや便利さだけでなく、「どう熱を届け、何を見て止めるか」まで追うと、一つの装置の中にある異なる原理が見えてきます。

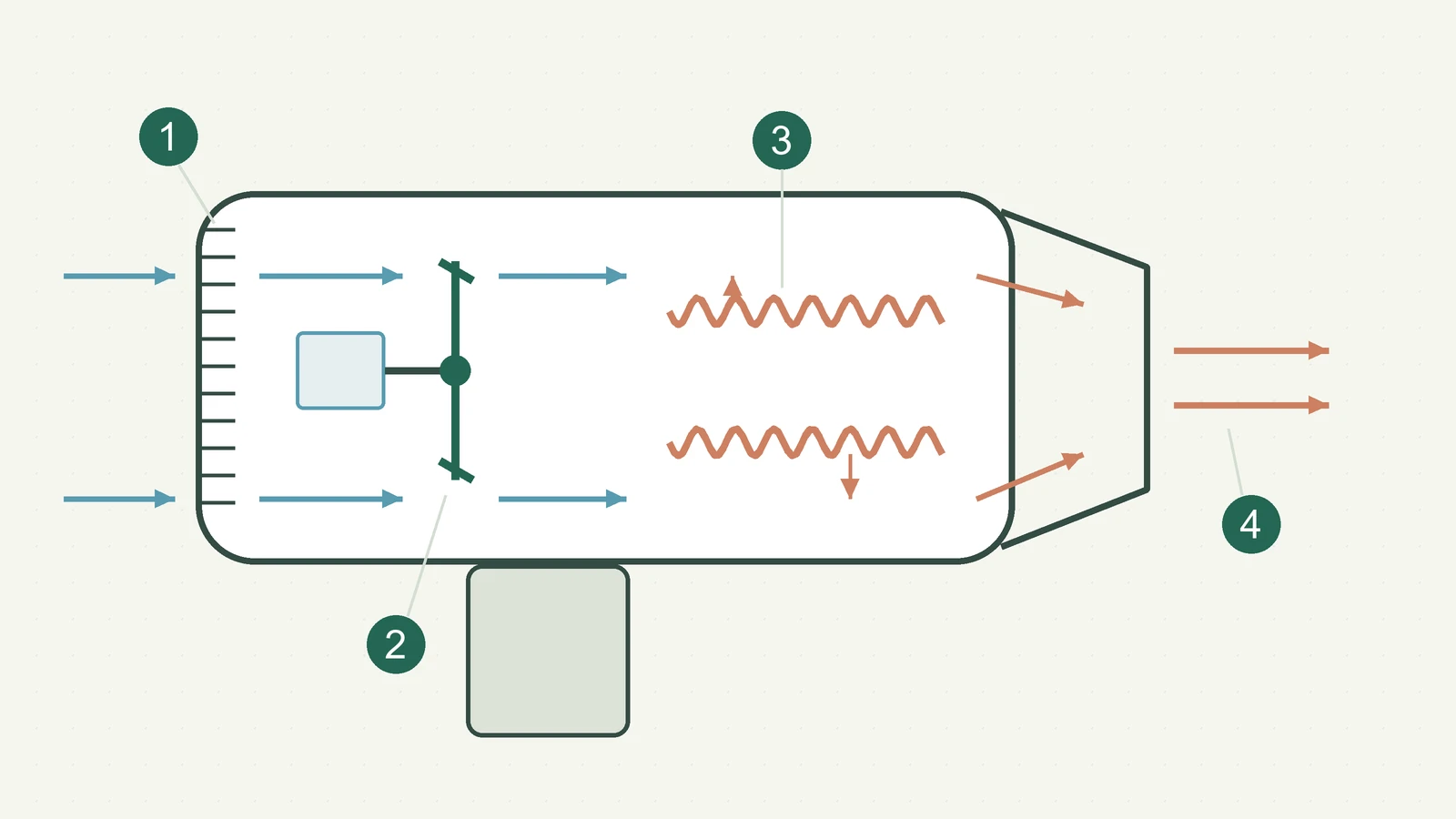

ドライヤーの仕組みでは、抵抗発熱体の熱を通り抜ける空気へ渡します。底などを通して水へ熱を渡すケトルと、熱の受け手を比べてみてください。沸騰で通常の加熱を終える仕事と、風を送りながら加熱を調整する仕事も違います。
