ドライヤーのしくみ風を送り、熱を渡し、
水分の蒸発を助ける。

吸う、送る、温める。ひと続きの空気の道

ドライヤーは、モーターでファンを回して空気を送り、温風では発熱体がその空気へ熱を渡す装置です。ファンが風を作る仕事と、ヒーターが熱を作る仕事は異なります。熱い部品があるだけでは、空気を十分に髪へ届けられません。

図1は、後ろから吸い込んで前へ送る構成を単純化しています。吸込口、モーターとファン、ヒーター、吹出口を順に追うと、同じ空気が本体を通り抜ける様子が分かります。空気を本体の中で何周も循環させてから出す、という意味ではありません。

ファンは空気へ力を与え、流れを作ります。入口の網や流路、ヒーターの支持部、ノズルなどを空気が通るには、流れに対する抵抗も受けます。そのため、風量はモーターの回転数だけで決まらず、ファンの形と空気の道の組み合わせに左右されます。

取っ手側に吸込口やモーターを持つ製品など、内部配置は一律ではありません。図1は直線的な空気の道を示す教示モデルで、特定製品の断面・羽根形状・配線ではありません。実際の冷却や温度検知に関わる経路も省略しています。

熱を作るのは、電流を流す発熱体

代表的な温風の加熱は、抵抗を持つ発熱体へ電流を流し、電気のエネルギーを熱へ変える抵抗加熱です。これがジュール熱です。発熱体が空気より高温になると、表面を通る空気へ熱が移り、その空気が吹出口へ進みます。

抵抗発熱線を巻いた構成などがありますが、支持する部品や発熱体の形は製品で違います。図1の橙の波線は、拡大した発熱の役割記号です。赤く光ることを正常運転の条件としたり、実機の線を見せるために外装を外したりする説明ではありません。

同じ時間に空気へ渡す熱が一定なら、流れる空気の量が少なくなるほど、空気一つ分が受ける熱は大きくなり、出口の温度は上がりやすくなります。反対に、熱量を変えずに風量を増やすと、温度上昇は小さくなる方向です。実機では制御や外への放熱も関わるため、どの設定でも単純な反比例になるとは限りません。

↔ 表が収まらない場合は、横にスクロールして比較できます。

消費電力はヒーターやモーターなどが使う電力の合計です。「ワット数が大きいほど、どの髪も必ず早く乾く」とは言えません。風の届き方、湿度、髪に残った水の量、温度制御なども乾燥に関わります。

水を沸騰させずに、蒸発を助ける

濡れた髪の水分は、水蒸気へ変わって周囲へ出ていきます。水の蒸発は沸騰していなくても起こるので、髪を100℃まで温める必要はありません。ドライヤーは、水分が蒸発する過程を熱と風で助けます。

蒸発にはエネルギーが必要です。温風は濡れた髪や水へ熱を届け、蒸発に使うエネルギーの供給を助けます。一方、水分の近くに湿った空気がたまると、蒸発は進みにくくなります。風はその空気を入れ替え、水蒸気を周囲へ運びます。このため、熱を作る仕事と風を送る仕事の両方が大切です。

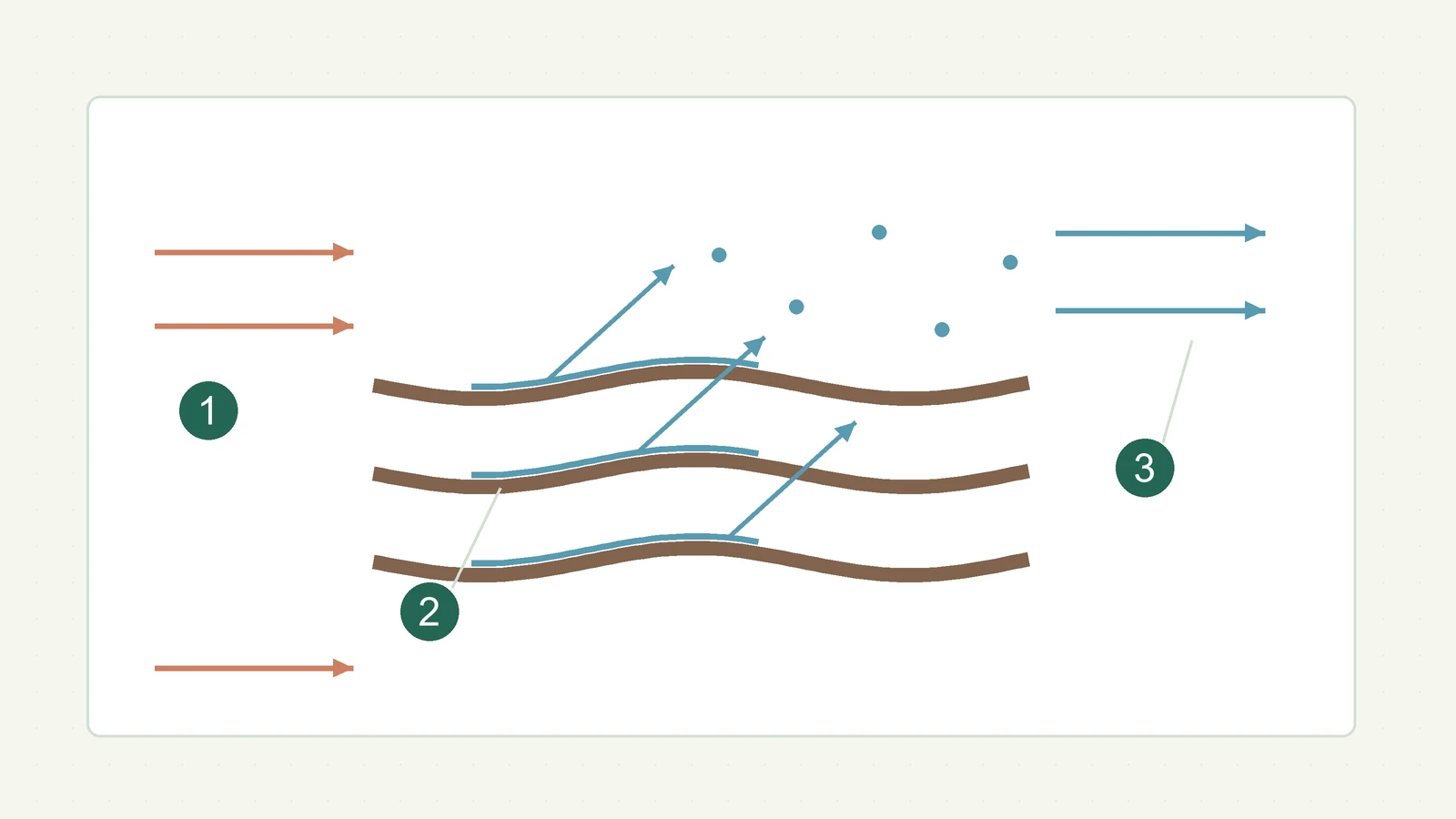

図2では、拡大した髪の線、表面の水分、入ってくる風、水蒸気を運ぶ方向を分けています。青い細線は髪の表面の水の役割、浮いた青い点は気体へ移った水分の記号です。水蒸気の分子はこの大きさの粒として見えるわけではなく、水滴をそのまま吹き飛ばす絵でもありません。

髪の束では風の当たる場所や水分量がそろわず、毛髪の内部にある水分も関わります。図は表面の蒸発を説明するもので、一本の髪の内部構造や乾き方の全過程を再現していません。温度や湿度、風、髪の量によって所要時間は違い、乾燥時間を一つの数字で保証することはできません。

拡大して見る ↗

1. 風と熱：蒸発と空気の入れ替えを助ける
2. 水分：表面から気体へ移る
3. 周囲への流れ：湿った空気を運び去る

冷風は、冷蔵庫の冷却と同じではない

冷風では、加熱を弱める・止めるなどして空気を送る方式があります。ヒーター側を通る流れの切り替えなど、別の構成もあります。ファンで送る仕事を続けながら、空気へ与える熱を減らす点が、温風との比較の手掛かりです。

そのため「冷風」は、必ず室温より低い空気を作るという意味ではありません。直前まで温風で使っていた部品の熱や、モーターの発熱などで、切り替え直後の空気が温かい場合もあります。冷媒を循環させて空気から熱を取り去るエアコンと、同じ仕組みとは限りません。

冷風でも、空気を入れ替えることで蒸発を助ける働きがあります。ただし、温風と同じ条件・同じ時間で乾くとは限りません。吹出口の温度、髪や皮膚が受ける温度、体感の涼しさも別のものです。皮膚からの蒸発や熱の移動も体感に関わります。

通常の温度制御と、過熱への保護を分ける

温度センサーの情報を使ってヒーターへの電力を調整する製品があります。サーミスタは、温度によって電気抵抗が変わる部品です。例えばNTCサーミスタは温度が上がると抵抗が下がる性質を利用します。センサーが温度を受け、その電気的な変化を制御側が読み取ります。

図3の上段は、センサーの情報を制御部へ戻し、ヒーターの加熱を調整する仕事の概念図です。橙は加熱と空気、青は温度情報、緑は制御の指示です。風の温度を見ている場合、その値をそのまま髪の温度とは考えません。髪との距離などを別に検知する製品もありますが、全機種共通ではありません。

ダイソンの公式説明には、温度が上がり続けないよう制御する機能や、対応モデルで髪との距離から風温を調整する機能が示されています。この製品例をすべての機器へ当てはめず、特定のサーミスタの部品メーカーや未公開の判定式も推測しません。

一方、異常な温度上昇に備える過熱保護は、通常の温度設定とは違う仕事です。図3の下段では、保護部が作動して加熱の供給を切る役割を示します。機械的な温度応答を使うサーモスイッチや、異なる保護部品を持つ構成があり、部品数・作動温度・停止の範囲は機種で異なります。

↔ 表が収まらない場合は、横にスクロールして比較できます。

温度制御があるから、同じ場所へ近づけて熱を当て続けてもよいとは考えません。熱による影響は温度と時間、風の当たり方などにも関わります。使用距離や当て方は機種の取扱説明書に従います。

拡大して見る ↗

1. 通常の制御：温度情報を戻して加熱を調整する
2. 過熱への保護：異常な温度上昇に備え供給を切る

空気の道を守ることが、熱の道も守る

吸込口や吹出口がほこり・髪などで通りにくくなると、風量が減り、空気や内部部品の温度が上がるおそれがあります。パナソニックは、この状態でサーモスイッチが作動する現象を案内しています。ただし、光や音が出たら何でも正常な保護動作と判断してよいわけではありません。

NITEは、風が出ない・電源の入り切りが不安定などの異常では使用を中止し、メーカー等へ相談して点検を受けるよう案内しています。掃除や保管は電源を切ってプラグを抜き、機種の説明書で指定された方法で行います。吸込口を手でふさいで温度を試したり、保護部品を解除したりしません。

髪を吸込口へ近づけすぎないことも、風の道に関わります。コードをよじれたまま使ったり、本体へ強く巻き付けて負担をかけたりすると、断線や発火につながるおそれがあります。図のヒーター制御だけでは、コードの損傷やあらゆる事故を防ぐことはできません。

原理を理解する目的は、分解して配線を変更することではありません。空気を流すことと、熱を受け渡すことが結び付いていると分かれば、入口・出口をふさがない意味や、異常な風量を放置しない理由も説明できます。

掃除機・電気ケトルと、電気の行き先を比べる

掃除機の仕組みも、モーターでファンを回して空気を動かします。掃除機は流れでごみを運び、集じん部で空気と分けます。ドライヤーは流れを髪へ届け、熱と空気の入れ替えで水分の蒸発を助けます。同じ送風の仕事でも、途中で何をするかが違います。

電気ケトルの仕組みも抵抗発熱体で熱を作ります。ケトルでは底などを通して水へ熱を渡し、沸騰の合図で通常の加熱を終えます。ドライヤーでは、通り抜ける空気へ熱を渡しながら風を送り、温度制御と過熱保護が別の役割を持ちます。

ドライヤーを説明するときは、モーターからファンへ、ファンから空気の流れへ、ヒーターから空気への熱へ、その風と熱から水分の蒸発へ、とつなげてみてください。さらに、何を測って加熱を調整し、異常な温度上昇へどう備えるかを分けると、装置の働きが立体的に見えてきます。
