エレベーターのしくみ扉の向こうで、
かごとおもりが動く。

かごが上がると、反対側のおもりは下がる

エレベーターの扉の奥には、人が乗る「かご」だけでなく、かごを案内するレールや、反対側で動くつり合いおもりがあります。ここでは、ロープと駆動する滑車の間の摩擦を利用する、トラクション式のロープ式エレベーターを中心に追います。

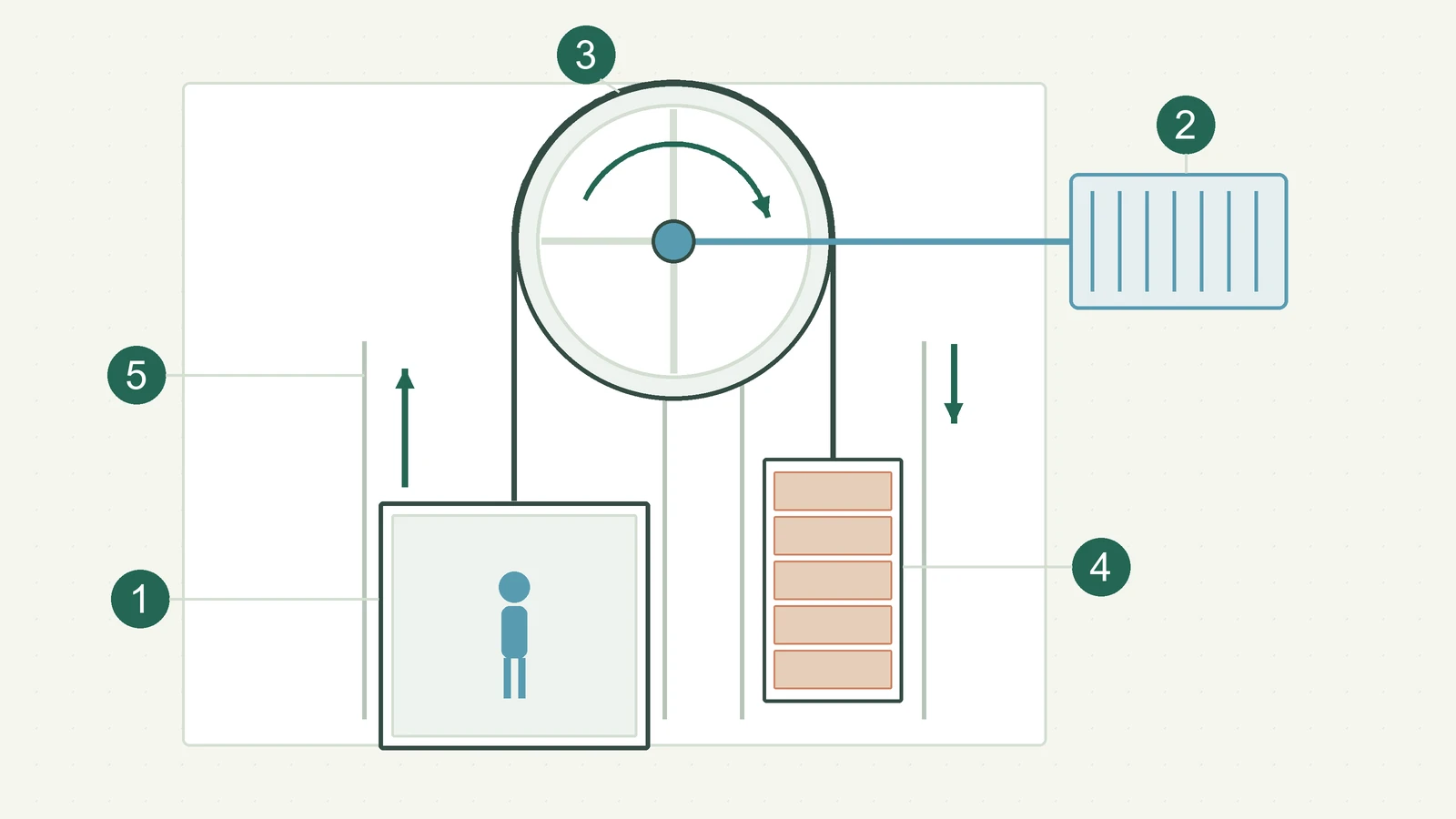

図1の大きな輪は、駆動シーブと呼ばれる滑車です。モーターの回転を受け、かご側とおもり側をつなぐロープを動かします。ロープを糸巻きのように次々に蓄えるのではなく、接触する部分で力を伝えるのが要点です。巻上機は、この駆動と制動を担う装置です。

図では、かごが上がる例を描きました。滑車が時計回りに回ると、左のロープは上へ、右は下へ移り、かごとおもりが逆向きに動きます。ロープはかご室の天井板ではなく、かごを支える枠などで荷重を受けます。レールは横方向の動きを案内し、主にかごをつり下げるロープとは別の仕事をします。

これは1対1のつり方を単純化した図です。実物には複数のロープやベルトを使う構成があり、ロープを折り返す滑車を追加したつり方もあります。図の一本を実機の本数と考えたり、すべての機械の部品配置と考えたりしないでください。かごの移動と駆動シーブの回転の関係を読むため、そらせ車・取付金具・調速機用の別のロープなどは省いています。

つり合いおもりは、いつも乗客と同じ重さではない

おもりの目的は、モーターが毎回かご全体の重さを一方的に持ち上げる負担を減らすことです。一般的な設定では、空のかごに、定格の積載量の一部を加えた重さとつり合うようにします。乗客が一人増えるたびに、おもりの重さが自動で同じだけ増える仕組みではありません。

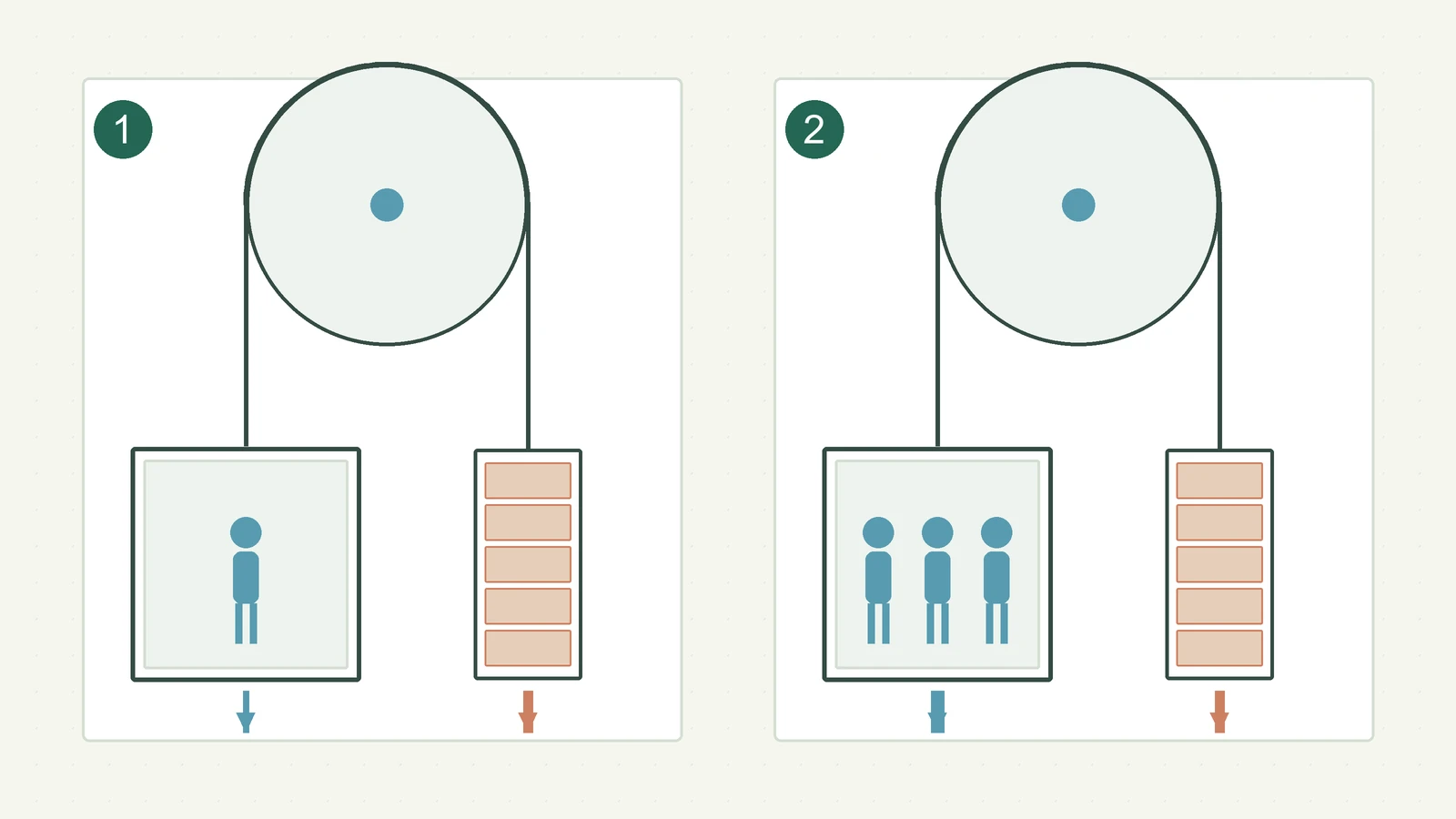

図2のPC左／スマホ上では乗客を含むかご側が軽く、右／下では重い状態を表します。おもりの積み方は同じです。下向きの青と橙の矢印は、重力による負荷の大小を比べる記号で、かごの進行方向でも、ロープの張力の測定値でもありません。描いた人数で実際のつり合い条件が決まるわけでもありません。

モーターは両側の重さの差に加え、加速や摩擦などに対して仕事をします。つり合いが近ければ必要な力を減らせますが、「同じ重さなら電気も制御もいらない」とはなりません。速さを変える仕事と、止まった位置を保持する仕事は残ります。

乗れる限度を扱う過荷重の検知も、おもりの重さを変える機構とは別です。定員・積載量の表示と機械の案内に従います。重さの関係を理解するために、乗り過ぎや異常動作を試す必要はありません。

拡大して見る ↗

1. かご側が軽い：青の負荷を橙より小さく表す
2. かご側が重い：青の負荷を橙より大きく表す

床に合わせて止まるには、速さと位置を扱う

行き先の階を登録すると、制御装置が運行を指示します。通常の運転では、扉などの条件を確認して発進し、モーターの回転を調整して加速します。目的階に近づいたら減速し、かごの床を乗場の床へ合わせます。この位置合わせを着床と呼びます。

単に一定時間だけモーターを回すのでは、乗客の重さや移動距離が変わったときに床の高さを合わせられません。位置・速度の情報を使い、現在の動きと目標を比べて調整します。インバータでモーターへの電力を制御する構成では、滑らかな加減速と精密な停止を行います。センサーの種類や配置、制御方法は機種によって異なります。

停止位置で保持する巻上機のブレーキと、普段の速度を調整するモーター制御は、仕事を分けて考えます。毎階の停止で、かごの非常止め装置がレールをつかんでいるわけではありません。

↔ 表が収まらない場合は、横にスクロールして比較できます。

二組の扉が、かごと各階の乗場を区切る

かごには、一緒に移動する扉があります。建物の各階には、その階の乗場を昇降路から区切る扉があります。停止した階では、二組の扉が連動して開閉します。見えている扉一枚だけが、すべての階を移動しているわけではありません。

通常の運転は、かごと乗場の扉が閉じ、必要な施錠などの条件が成立したことを確認して行います。かごがいない階の乗場の扉には、昇降路への転落を防ぐためのロックがあります。扉を閉じた状態の確認と、扉を開けるための機械的な連動は、それぞれ意味があります。

扉の閉じ際に人や物を検知する装置と、閉扉・施錠の確認も別です。検知方法や対象には条件があるので、手・足・荷物を差し込んで止める使い方はしません。乗り降りを待ってもらうときは、表示された開ボタンを使います。

さらに、扉が開いた状態でかごが動く異常への備えとして、戸開走行保護装置があります。扉やかごの位置などを監視し、異常な移動に対して制動する役割です。装置の構成と搭載状況は機械ごとに異なり、扉のスイッチ一つだけですべての故障を防げる、という説明にはしません。

異常時の停止は、一つの部品に任せない

図3は三つの役割を分けた見取り図です。PCの上の1は巻上機側のブレーキ、右の2は速度を監視する調速機と、かご側でレールに作用する非常止め、下の3は底部の緩衝器を表します。スマホでは同じ三つの役割を縦に並べています。PCの線は説明対象を指す線で、配線でも「必ずこの順に壊れて次が働く」という順序でもありません。

調速機は、かごの異常な速度を監視する装置です。速度超過の状況に応じて駆動を止めてブレーキを働かせたり、非常止め装置へつないだりします。非常止めは、かご側の装置がガイドレールに作用して降下を止める仕事です。主ロープをつかむ装置と考えないことが大切です。

主ロープと、調速機の動きをかご側の非常止めへ伝えるロープは別です。図1は駆動を理解するための図なので、後者を描いていません。図3もロープの取り回しや楔の形状を省いた役割図で、点検・修理の手順には使えません。

昇降路の端には、行き過ぎを検知して減速・停止する仕組みもあります。底部の緩衝器は、かごやおもりが行き過ぎて接触した際の衝撃を和らげます。ばねや油の抵抗を使う構成があり、毎階そこで受け止める装置ではありません。

これらは異なる異常に備える装置で、通常の制御・機械の強度・定期的な点検と合わせて働きます。装置があるという説明を、「故障しない」「どんな条件でも絶対に安全」という保証に置き換えることはできません。

拡大して見る ↗

1. 巻上機のブレーキ：回転の制動と停止位置の保持
2. 調速機と非常止め：異常な速度を監視し、かご側でレールに作用する停止へつなぐ
3. 緩衝器：底部でかごやおもりが接触した際の衝撃を緩和する

下がると発電する、とは限らない

かごとおもりの重さに差があると、重い側が下がる動きでは、重力が機械を回す側に働きます。例えば、乗客を含むかご側がおもりより重く、そのかごが下降するときや、かご側が軽く、おもりが下がってかごが上昇するときが該当します。

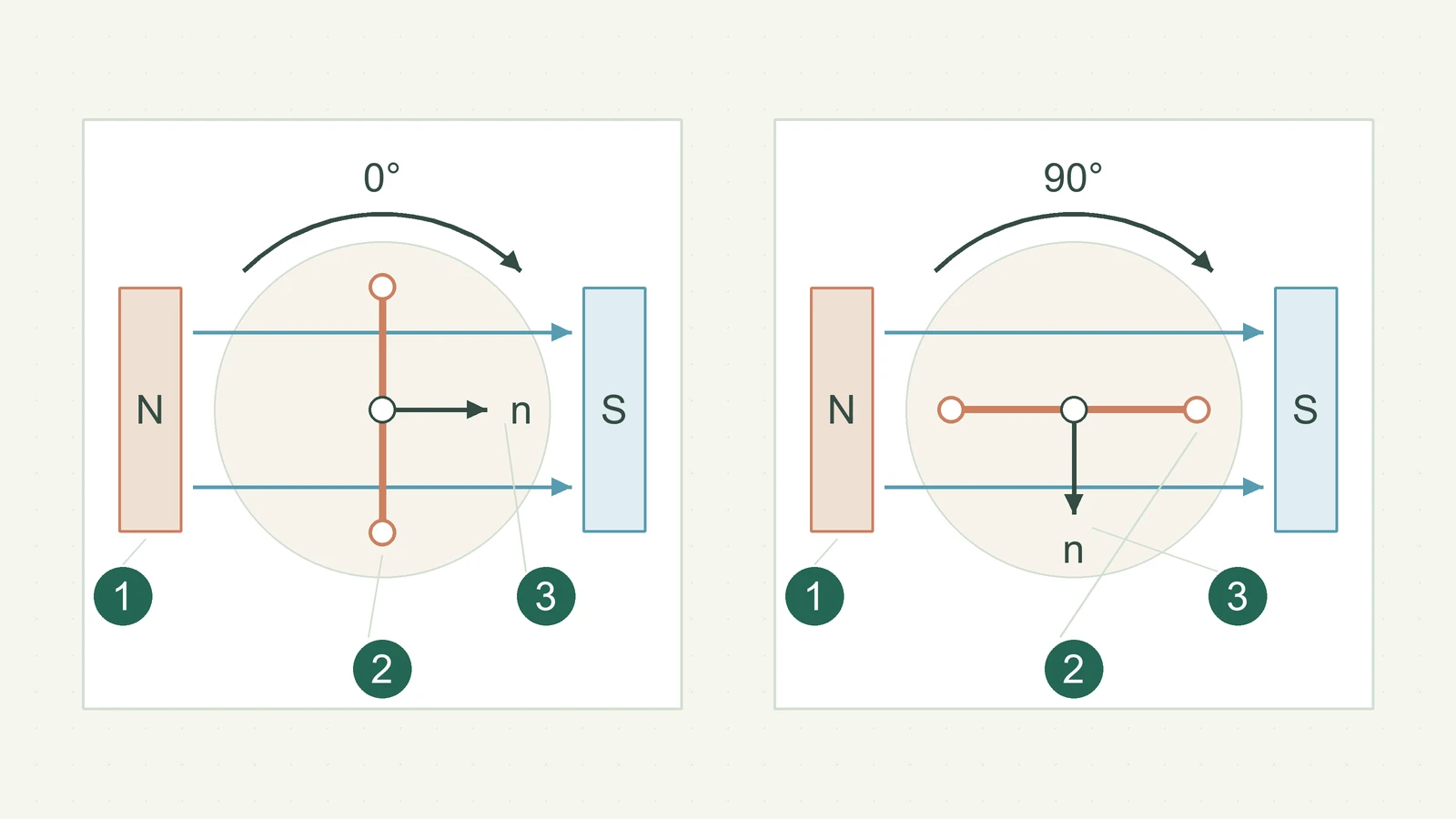

この動きでモーターを発電側に使い、電気を取り出す運転が回生です。発電機で外から軸を回して電気を取り出す働きとつながっています。かごが下がるという方向だけでは、回生かどうかは決まりません。重さの関係、速度の変化、損失なども関係します。

発生した電気を建物内の電力として再利用するには、対応した電力変換装置などが必要です。回生の可能性と、実際に電気を回収・再利用する設備は区別します。すべてのエレベーターが同じ割合で省エネになるわけではありません。これは新たにエネルギーが生まれる現象ではなく、重い側が下がるときなどのエネルギーを利用する話です。

回生電力の利用と、停電時に最寄り階などへ移動する機能も別です。後者には予備電源や対応する制御が必要で、回生という言葉だけで停電中も通常運転できるとは判断できません。

機械室の有無と、持ち上げ方の違いを分ける

屋上に機械室があるタイプでは、巻上機や制御装置をその室に置きます。機械室レスのロープ式では、それらを小型化して昇降路内などへ配置します。専用の屋上機械室がなくても、モーターや制御装置がなくなったわけではありません。

一方、油圧式は、電動ポンプと油圧ジャッキを使う方式です。伸び縮みするプランジャーでかごを直接持ち上げる直接式と、その動きでロープを引いてかごを動かす間接式があります。「油圧式だからロープを使わない」とまとめると、間接式を説明できません。

↔ 表が収まらない場合は、横にスクロールして比較できます。

図の配置だけで外から方式を判定したり、どれか一つをすべての建物に最適と決めたりする記事ではありません。建物の条件、移動する高さ、積載量などに合わせ、駆動と配置を選びます。

ボタンは運行への指示、止まったときは連絡をする

乗場の呼びボタンや、かご内の行き先ボタンは、モーターへ直接電源をつなぐスイッチではありません。運行の要求として制御装置が扱います。複数台がある場合には、各かごの位置・方向・登録された呼びなどを使い、どのかごを向かわせるかを割り振る群管理もあります。

待ち時間は移動速度だけでなく、かごの位置、途中の停止、乗降の時間、運行の割り振りにも関わります。ボタンを連打すれば力が増して速く上がる、という仕組みではありません。

途中で止まって扉が開かない場合は、かご内の非常連絡装置や表示された連絡方法を使い、管理者・保守担当の案内を待ちます。無理に扉を開けたり、自分で昇降路へ出たりしません。地震や停電への対応機能は設備によって異なります。機械の表示と係員の指示に従い、仕組みの記事を救出操作の手順として使わないでください。

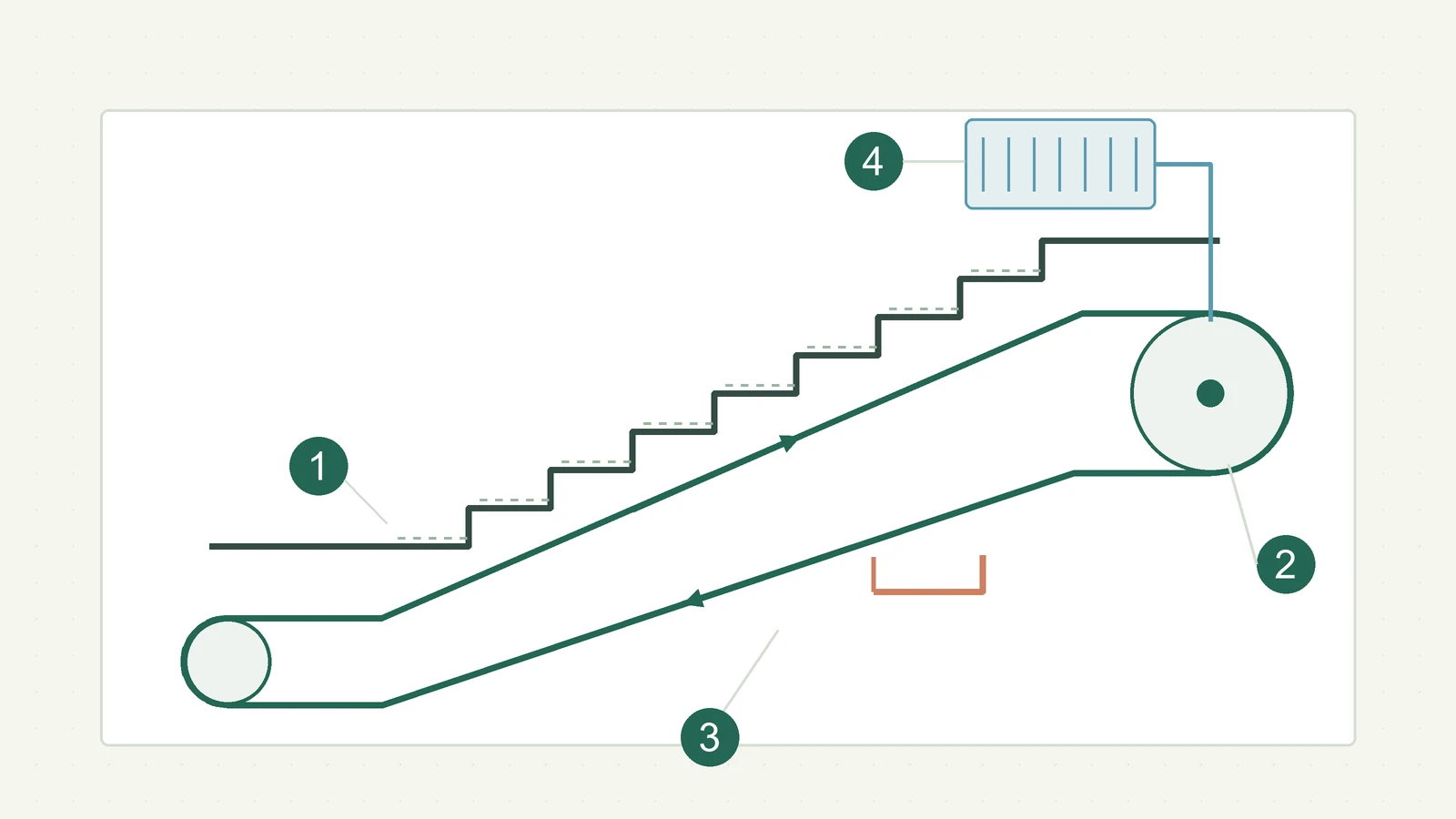

エスカレーターでは、一つのかごではなく、多数の踏段をチェーンで循環させます。踏段の前後のローラーを別のレールで案内し、乗客を運ぶ側では足を置く面を水平に保ちます。端で反転して内部を戻る踏段と、ロープ式のかご・つり合いおもりの動きを比べると、同じ回転でも運ぶ部品と戻り方が違うことが分かります。

モーターの回転が上下の移動になるところから、つり合い、速さと位置の制御、異常への備えへ。エレベーターを読むときは、動かす・保持する・異常を止めるという仕事を、それぞれの装置へ結び付けると説明しやすくなります。
