Bluetoothのしくみ近くの機器へ、
音ではなくデータを。

Bluetoothがつなぐのは、身近な機器どうし

スマートフォンからワイヤレスイヤホンへ音楽を送る。マウスの動きをパソコンへ伝える。センサーの測定値を読み取る。Bluetoothは、このように機器どうしが電波でデータをやり取りするための通信技術です。

イヤホンへ保存済みの音楽を送るだけなら、その区間にインターネット回線やWi-Fiルーターは必要ありません。配信サービスから曲を取得する通信と、手元のイヤホンへ渡す通信は別の役割です。「ネットにつながらない」と「イヤホンにつながらない」を分けて考えると、確かめる場所も変わります。

本記事と図では、二つの機器が接続して通信する例を中心に説明します。Bluetoothには、接続を張らずに情報を知らせる送信方式や、複数機器をつなぐ方式もあります。すべてを一対一のイヤホン接続に当てはめることはできません。Bluetooth SIGの技術概要が、通信方式と用途を整理しています。

音そのものではなく、データを電波で運ぶ

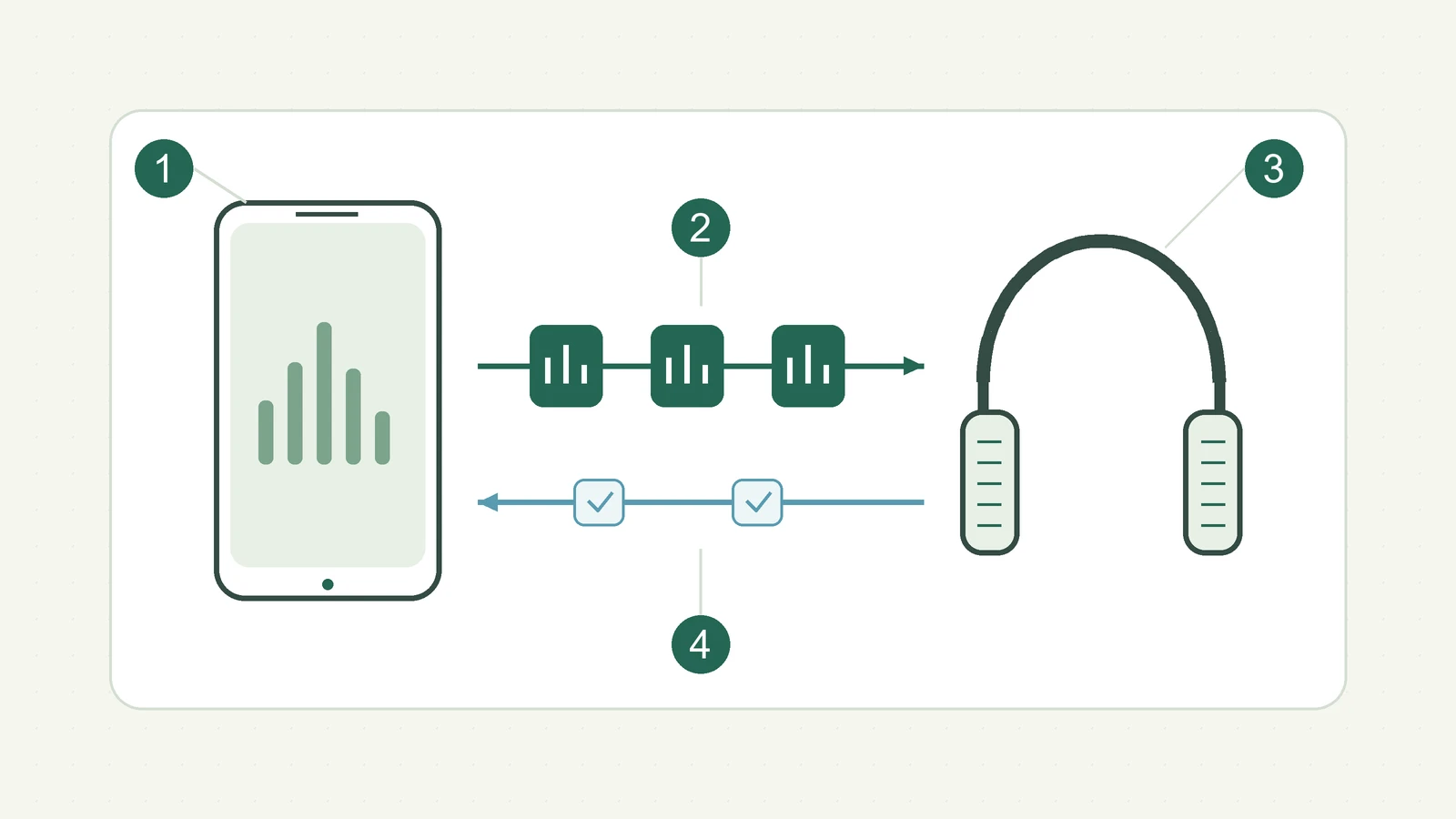

音楽を無線で送るとき、空中を飛んでいるのはイヤホンから聞こえる音ではありません。音を表すデータを小さなまとまりにし、無線信号へ変換して送ります。相手は受信した信号からデータを読み戻し、音声処理を経てスピーカーを動かします。

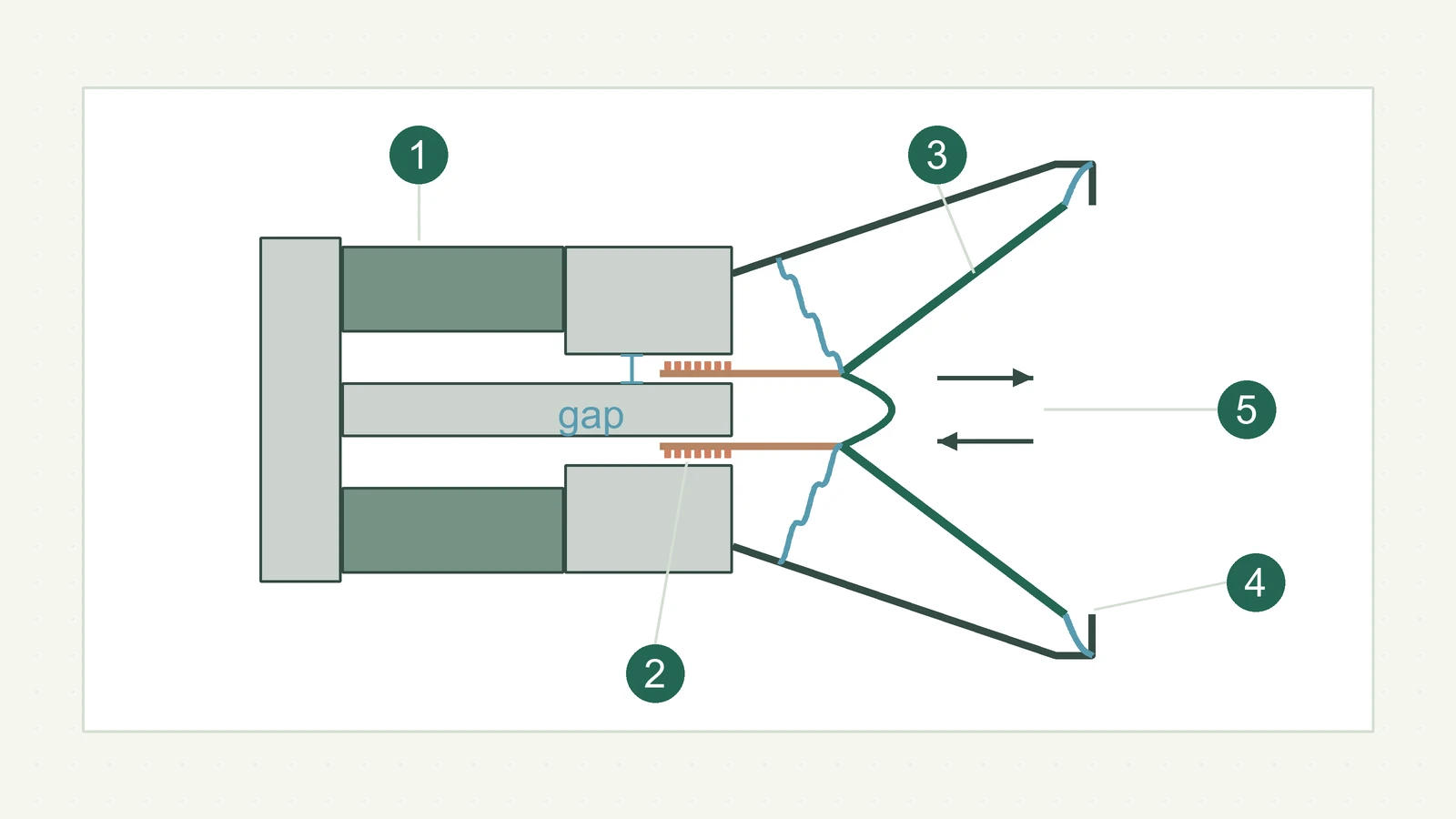

スピーカーの仕組みでは、その後の変換を追えます。アンプからの電気信号でコイルと振動板を動かし、空気の圧力変化を作ります。**Bluetoothの電波と、耳に聞こえる音の波は別のものです。**無線でデータを受け取る機器にも、音を出すための電源が必要です。

データのまとまりは「パケット」と呼ばれます。中には届けたい情報だけでなく、通信を成り立たせるための制御情報なども入ります。図の四角はその区別を示す記号で、実際のパケット形式や電波の形を描いたものではありません。

二つの機器が接続している通信では、音声などを送る方向だけでなく、制御情報を戻す方向もあります。そこで使う無線区間と、音声データの圧縮方式は別の層の働きです。Bluetooth LE Primerでは、電波、パケット、通信手順を分けて解説しています。

ペアリングと「覚えておくこと」は、役割が違う

設定画面で相手を選ぶところから、すべてが一つの処理に見えます。しかし、相手を発見すること、通信の接続を作ること、安全な通信のための情報を作ることには、それぞれ役割があります。

ペアリングは、機器間で安全な通信に必要な鍵などを用意する手続きです。 機器の表示や入力能力によって、番号の確認などの方法は異なります。その鍵を後の接続にも使えるよう保存することを、ボンディングと呼びます。

↔ 表が収まらない場合は、横にスクロールして比較できます。

機器を一度登録すると次から使いやすいのは、この情報を保持して再利用できるためです。ただし、Bluetoothの通信すべてにペアリングが必須というわけではありません。保護の方式や実際の確認手順は製品によります。これらの用語はBluetooth Core SpecificationのArchitectureで区別されています。

周波数を切り替えるのは、混雑に強くするため

Bluetoothは主に2.4GHz帯の電波を使います。この帯域を複数の「チャネル」に分け、接続した機器は決められた手順に従って、使うチャネルを切り替えます。この働きを周波数ホッピングと呼びます。

一つのチャネルにとどまり続けると、その場所に別の送信が重なったときに影響を受け続けやすくなります。切り替えながら通信すれば、影響を分散できます。さらに、状態の悪いチャネルを利用対象から外す仕組みを用いることで、衝突の起きやすい場所を避けられます。

相手と無関係に、勝手な周波数へ逃げているわけではありません。接続した機器は通信のタイミングや選択に必要な情報を共有し、同じチャネルでやり取りできるようにします。Bluetooth SIGの干渉対策解説は、この切り替えと混雑回避の役割を説明しています。干渉を減らす仕組みであり、どんな場所でも通信失敗がなくなる保証ではありません。

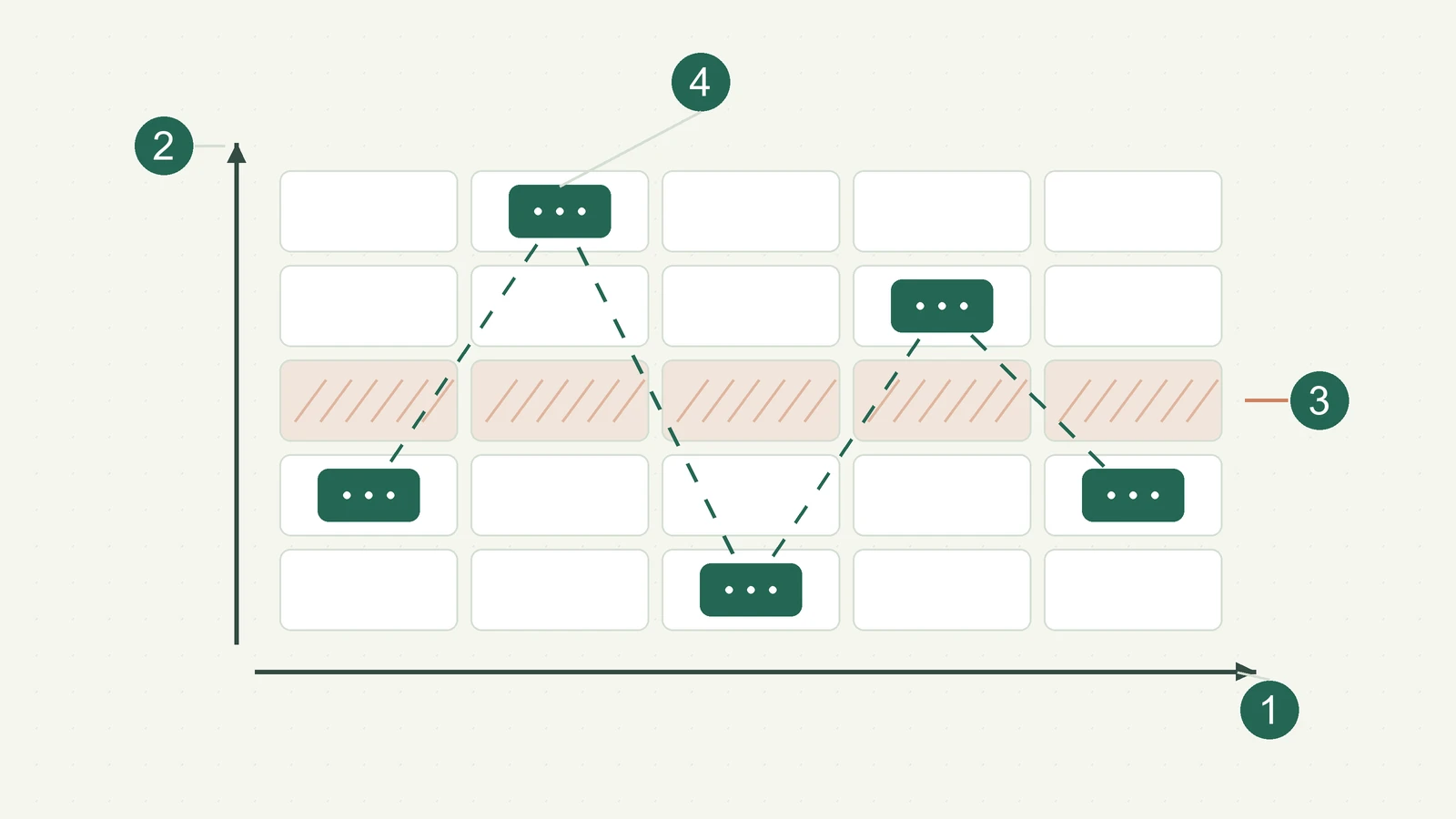

拡大して見る ↗

1. 右へ進む時間：各回の通信を順に示す
2. 縦に並ぶチャネル：使う周波数の区分
3. 斜線の行：状態が悪く利用対象から外した例
4. 緑の印：双方が選択の手順を共有して使うチャネル

ClassicとLEは、単純な「古い・新しい」ではない

BluetoothにはClassicとLEという二つの無線方式があります。ClassicはBR/EDRとも呼ばれ、ワイヤレス音声などに使われてきました。LEはLow Energyの略で、電力消費を抑えた通信を意図して設計されています。

↔ 表が収まらない場合は、横にスクロールして比較できます。

LEの40チャネルすべてが通常の接続データ通信に同じ役割で使われるわけではありません。また、「音声はClassic、センサーはLE」と完全に分けることもできません。LE AudioはLEを使う音声方式です。両方式へ対応する製品もあります。大きなバージョン番号だけで、用途や機能の対応を判断しないことが大切です。

Wi-Fiとの違いは、まず通信相手を見る

家庭でよく使うWi-Fiは、スマートフォンなどをアクセスポイント経由でネットワークにつなぎます。一方、本記事のBluetoothの例では、スマートフォンとイヤホンが直接の通信相手です。

これはよくある使い方の比較です。Wi-Fiにも機器を直接つなぐ方式があり、Bluetoothにもネットワークへ情報を渡す使い方があります。Bluetoothだからインターネットのデータを扱えない、Wi-Fiだから必ず外部回線が必要、という意味ではありません。

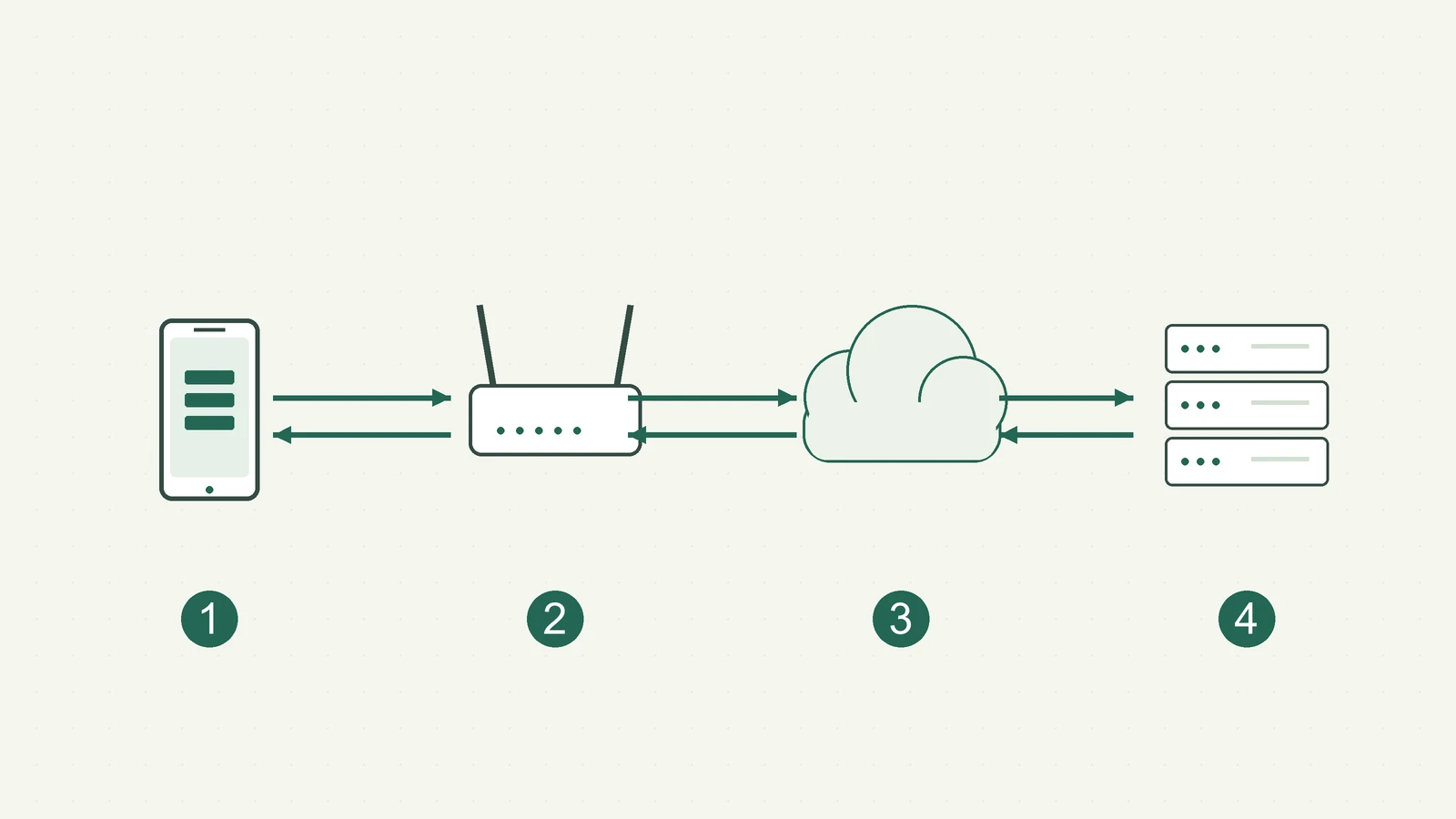

また、2.4GHz帯のWi-FiとBluetoothは、電波の利用が重なる場合があります。周波数ホッピングはその環境で通信を続ける助けになりますが、異なる規格の機器が同じ場所で混雑せずに使えるとは限りません。Wi-Fiのしくみとルーターの役割を合わせて読むと、手元の無線区間と外部へ出る道を分けて理解できます。

「必ず10メートル」ではない

通信距離は、送信電力、受信側の性能、アンテナ、使う方式、周囲の環境で変わります。壁や人体などの障害物、機器の置き方、ほかの無線通信も条件に関わります。Bluetooth全体を一つの固定距離で表すことはできません。

接続が切れるときは、まず距離や遮蔽物を変えて無線区間を確かめます。名前は見えるのに目的の機能だけ使えないときは、距離だけでなく、その用途への対応も確認する必要があります。Bluetooth SIGの通信距離の解説では、距離に影響する条件を整理しています。

同じBluetooth対応でも、同じことができるとは限らない

マウス操作、音楽再生、センサーの値の読み取りでは、相手とやり取りする情報や手順が違います。Bluetoothでは、こうした用途のための決まりとしてプロファイルやサービスなどを定めています。

そのため、二つの機器にBluetooth対応と書かれていても、**目的の用途に必要な機能が双方にそろっているとは限りません。**接続の一覧へ表示されたことと、欲しい機能を使えることを分けて考えましょう。無線の方式、使う機能、保存した接続情報を分けて見ると、「つながらない」を一つの原因だけで説明せずに済みます。

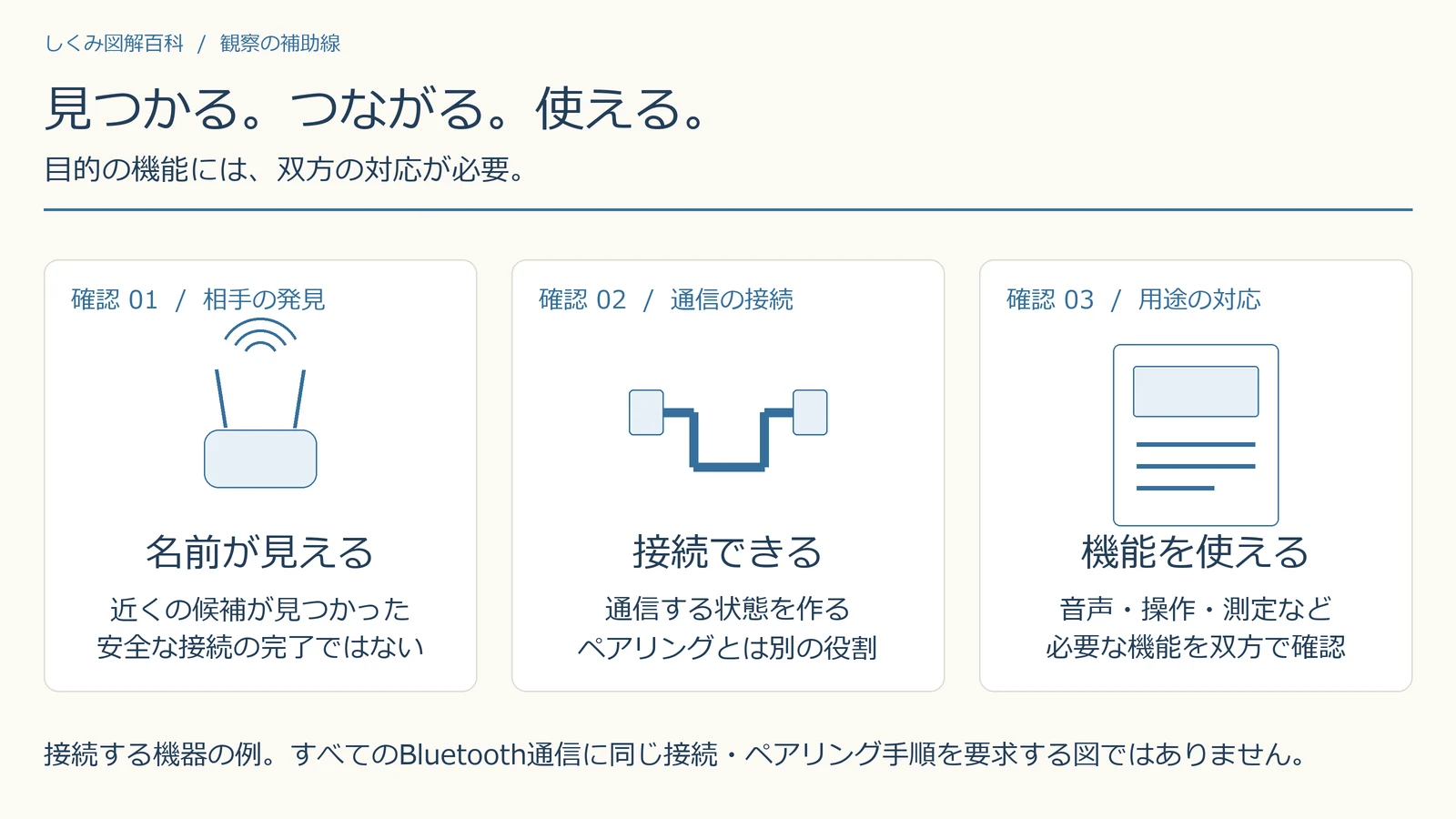

拡大して見る ↗

1. 発見：候補が見つかっても安全な接続が完了したとは限らない。
2. 接続：通信の状態を作る。ペアリングとは別の役割。
3. 用途：音声・操作・測定などに必要な機能を双方で確認する。
